8805 风机系列温控器

该系列温控器适用于两管制、四管制风机盘管，采用国际最先进的微电脑控制芯片，通过温控器内部高精度传感器检测室内温度并与用户所设定的目标温度进行对比，自动调节空调系统末端的风机盘管及电动阀、电动球阀或风阀的工作状态，从而提供舒适的环境温度及达到节能的目的。智能温控器的工作原理是基于温度传感器，能够准确的感知室内温度，并根据用户所设定的参数自动打开或关闭空调系统的供冷、热回路及调节风量大小。（可选配红外线遥控）

一．产品参数
工作电压：AC220V 50Hz

自耗功率：< 1W
负载电流：＜2A（阻性）,＜1A（感性）

感温元件：NTC 热敏电阻
按键类型：物理按键

显示类型：LCD 液晶屏
控温精度：±1℃

温度设置：05～35℃
显示范围：-9～99℃

显示精度：±1℃
防护等级：IP 30

外壳材质：PC（阻燃）
工作环境：温度-5～50℃、湿度5～95%RH（不结露）

安装孔距：60mm（标准）
接线端子：能连接 2*1.5mm²或 1*2.5mm²导线

外形尺寸：86*86*14.5mm


二．显示状态
★ 工作模式（冷风、暖风）

★ 风机风速（高速、中速、低速、自动）
★ 显示室内温度
★ 显示设置温度

按键功能说明

  开/关机键：选择开机或关机

  模式切换键：进行冷风、暖风模式切换

  风速切换键：高、中、低、自动风速切换

 温度加减键：设定温度升高、降低

三．控制方式
风机不受控：控制二线电动阀和三速风机，温度达到时，关闭电动阀，风机继续运行。
风机受控：控制二线电动阀和三速风机，温度达到时，关闭电动阀及风机。
风机联动：无源联动控制，同阀同步，阀开时联动的开关接通，阀关时联动的开关断开。
两 管 制：阀控制只有一路输出（制冷、制热同接一个阀控制）。
四 管 制：阀控制有二路输出（制冷接一个阀、制热接一个阀，制冷、制热独立控制）。

四．功能操作说明

五．高级选项设置（注：以下默认值仅供参考，实际以订单要求为准）
在关机状态下，同时长按＂ ＂键和＂ ＂健5 秒进入高级选项设置界面，再短按＂ ＂键切换选项内容，按＂ ＂键或＂ ＂键调节参数，按＂ ＂键确认保存并退出设置界面。

六．安装使用注意事项
1. 本产品安装过程中涉及到强电，需由专业人员依照电工规范进行安装。
2. 安装、更换、维修前请先切断电源在操作，禁止带电操作。
3. 本产品仅限室内使用，请勿在潮湿环境、高温环境或室外使用。
4. 本产品仅适用于海拔2000米以下地区安全使用。
5. 根据标示电流配备负载，禁止超载。
6. 注意零火线不要接反，否则会烧坏温控面板。

七．安装示意图（请交给持有电工证人员安装）

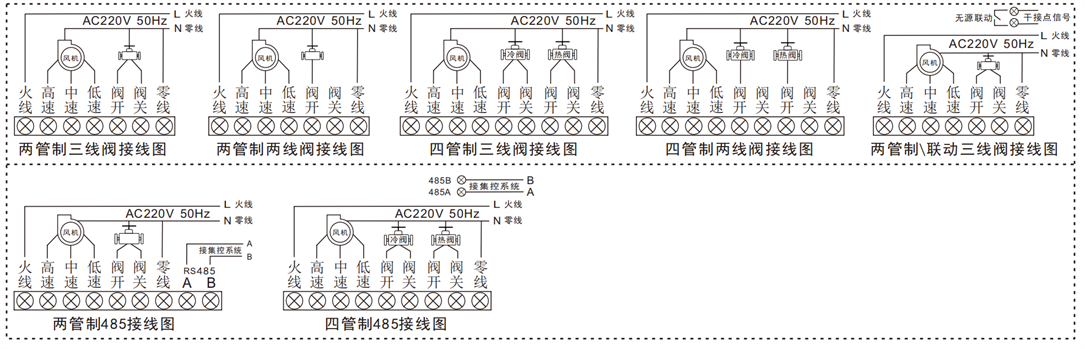

八．此接线图仅供参考，实际以底壳丝印为准

警告：接线一定按照底壳接线图正确接线。切勿将水、泥浆等杂质进入温控器内，否则将会造成器件损坏！

保修（售后）服务：
本产品质量保修期限为两年，自产品售出之日起算，本公司产品均可按规定享受终身售后服务，但超过保修期或非质量问题引起的售后服务，本公司将视情况收取一定费用。

产品功能和外观可能会和说明书略有差异，请以实际产品为准。
