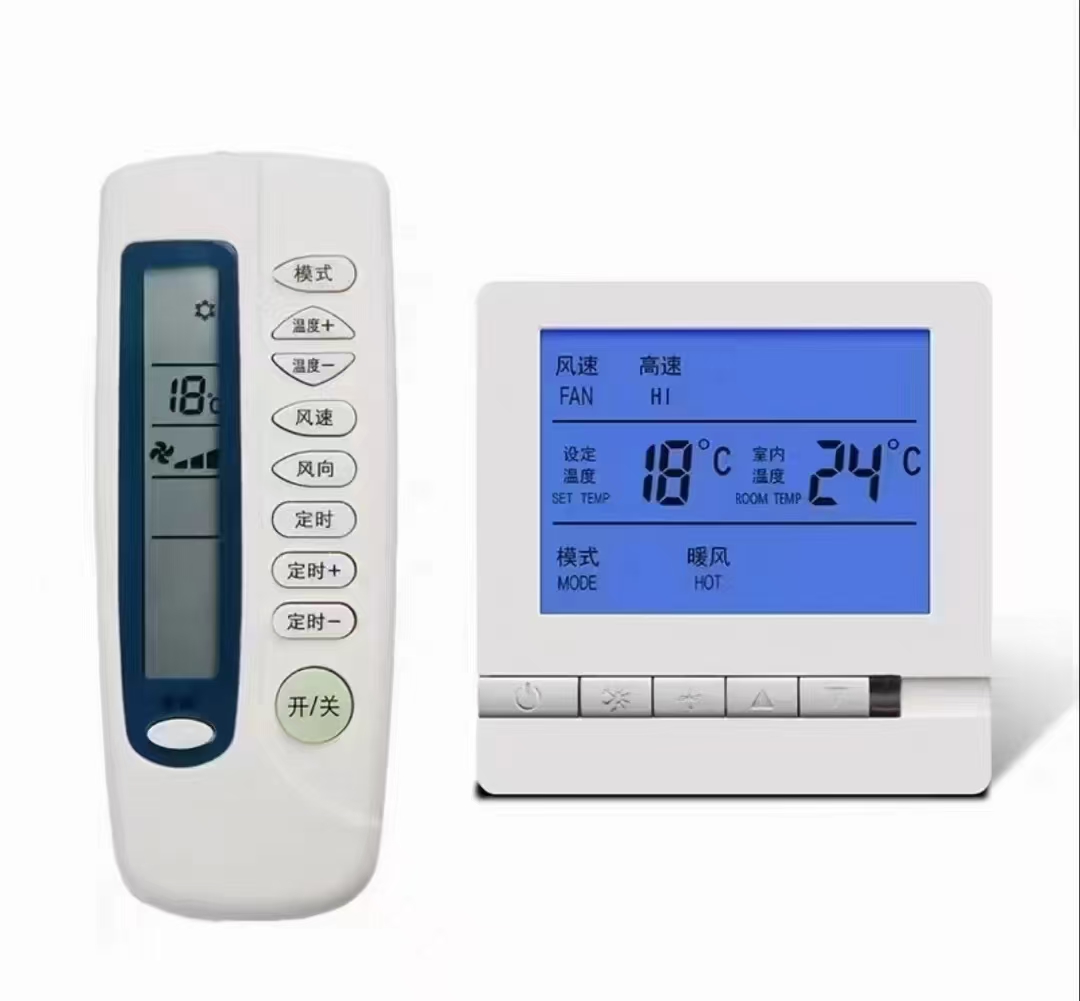

T805 风机盘管温控器

风机盘管数字显示温控器应用于二管制水系统或风系统的温度控制。通过环境温度的设定温度的比较结果，控制空调系统末端的风机盘管及电动阀、电动球阀或风阀的工作状态，以达到调节环境温度、舒适和节能的目的。温控器采用微电脑控制技术，特大液晶显示屏，设计优雅，方便易用，通过按键可选择制热、制冷模式，以及设置所需要的室内温度。


一．型号说明
DA:（风机不受控）控制二线电动阀和三速风机，温度达到时，关闭电动阀，风机继续运行。
DB:（风机受控）  控制二线电动阀和三速风机，温度达到时，关闭电动阀及风机。

二．显示状态
★ 工作模式（冷风、暖风）
★ 显示室内温度
★ 显示设置温度
★ 风机风速（高速、中速、低速、自动）


三.按键

四．技术规格
温度传感器：NTC热敏电阻
控制精度  ：±1℃
温度设置  ：5~35℃
显示范围  ：0~99℃
工作环境  ：0~45℃
显    示  ：LCD
湿    度  ：5~95%RH（不结露）
电源电压：AC180~260V,50/60Hz
自耗功率：< 1W
负载功率：< 300W
接线端子：能够连接2*1.5mm²  或1*2.5mm² 的导线
外    壳：PC+ABS阻燃
外形尺寸：86*86*13mm（宽*高*厚）
安装孔距：60mm（标准）


五．操作说明

六．高级选项设置

在关机状态下，长按模式键和风速键5秒进入高级选项设置

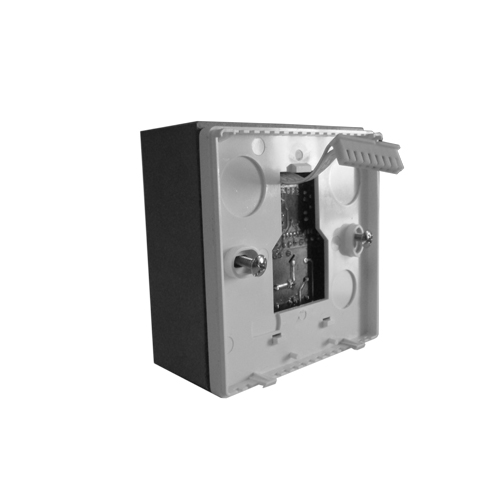

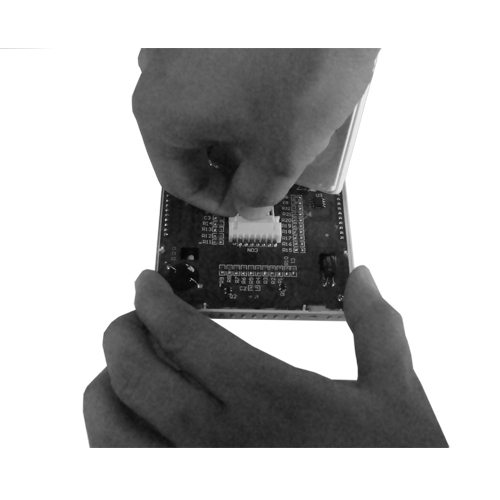

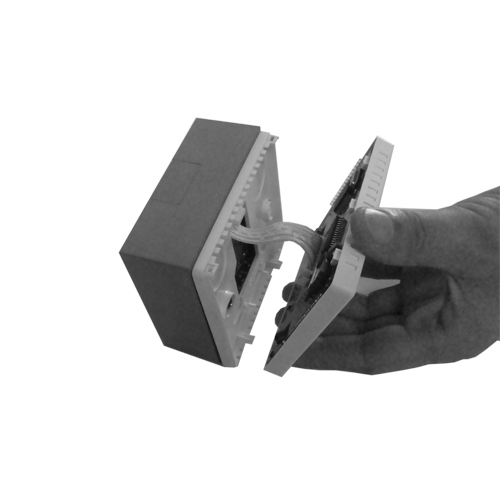

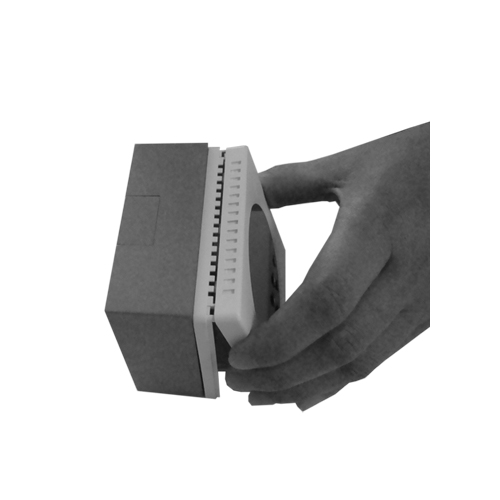

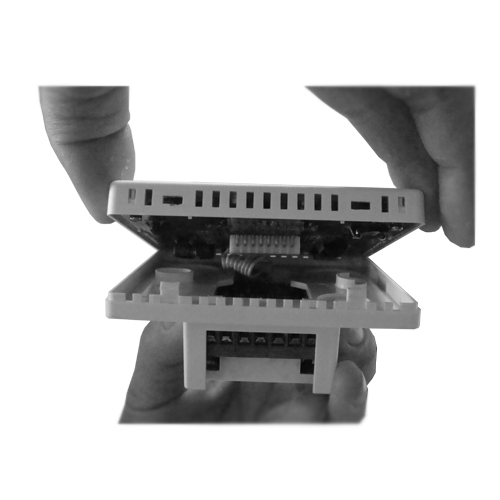

七．安装示意图

1、安装时切断电源。配置电源开关，在非供暖时切断电源。

2、安装位置应距地1.4m左右，避免阳光直射、避风、远离热源，具有房间温度代表性的位置。

3、根据底壳接线图连接电路。如果使用的温控器与配备的安装图不相符，请与经销商或工厂联系。

4、根据标示电流配备负载，禁止超载。

5、请参照配备的接线图正确接线。

八．接线图：接线图以底壳镭雕、丝印接线图为准

安装使用事项：

1.电源线务必安装正确，火线零线不能接反，以免损坏温控器。

2.温控系统前端应加设电源控制开关或单独的电源插座，在不需要温控系统工作的时候应切断电源。

3.液晶温控面板工作时需要稳定的电源支持，非正常断电和瞬间电源的闪断，都可能会导致温控面板的关闭或不正常工作。无论是何种性质的断电后的再次来电，都可能会导致供暖系统的停止工作。因此当正常供暖期间发现面板关闭时请及时启动温控面板进入工作状态。

4.液晶温控面板具备自动记忆功能，可在动力电源被切断再次供电时，自动切换到断电前的工作状态。

5.配备电热执行器的温控系统，在断电状态下，有保持供暖和切断供暖两种形式，应根据实际需要选配。

6.温控器安装位置应有代表性并不受其他热源或流动空气的影响。

警告：接线一定按照电气接线图正确接线，接线图位于产品背面，切勿将水、泥浆等杂质进入温控器内，否则将会造成器件损坏！

九．保修（售后）服务：

本产品质量保修期限为两年，自产品售出之日起算，本公司产品均可按规定享受终身售后服务，但超过保修期或非质量问题引起的售后服务，本公司将视情况收取一定费用。
