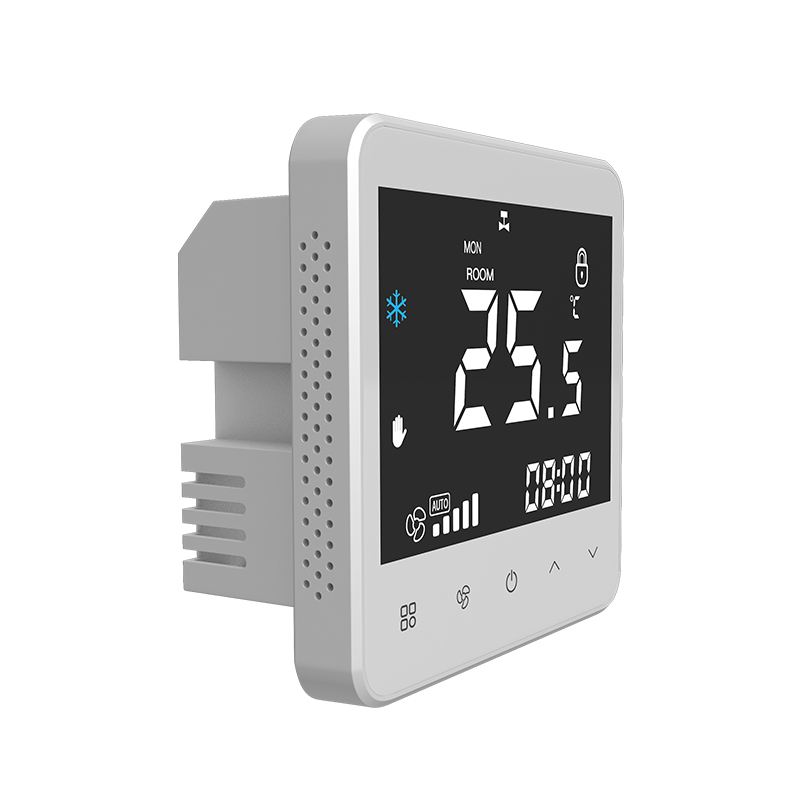

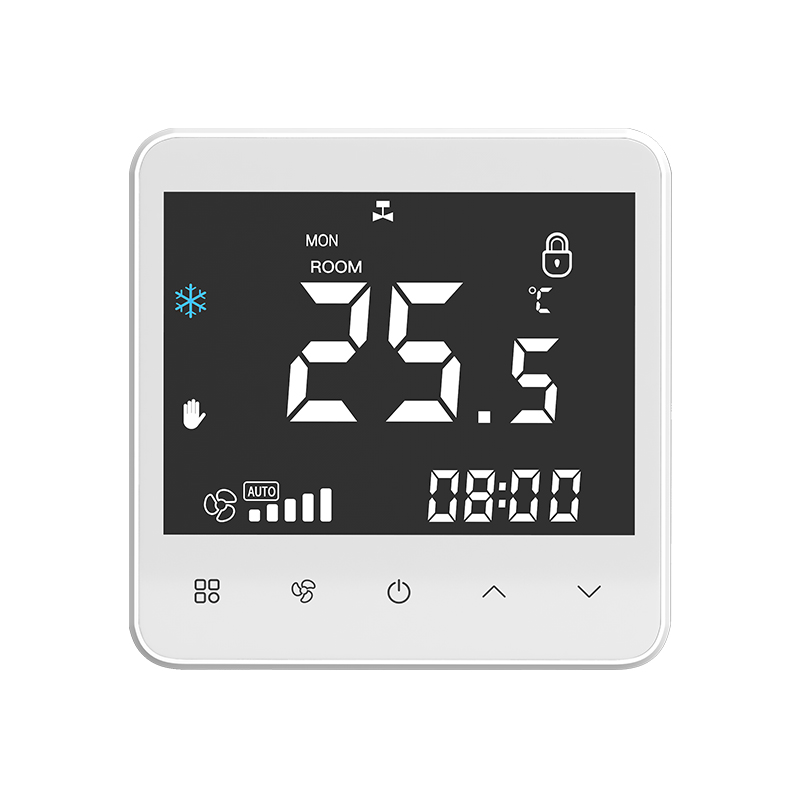

KF-700A-WK 温控器

温控器适用于中央空调风机盘管系统或风管道系统的室内温度控制，通过室内温度和设定温度相比较，对空调系统末端的风机盘管、地暖阀或水阀进行开启和关闭控制，达到调节室内温度、舒适及节能的目。

一. 产品按键功能说明

键:风速键

键:模式键

键:参数上调键

键:参数下调键

键:开关机键

二. 显示说明

三.详细说明

1.开关机:短按“”键开机，再按一次关机。

2.工作模式切换:短按“”键切换制冷模式、地冷模式、地冷+制冷模式、制热模式、地暖模式、制热加地暖模式、通风模式（7选1）。

3.风速调整:短按“”键调整风速,1-5档、自动(AUTO)(通风模式无自动风速),在自动风速下，当室内温度和设置温度相差1℃以内时，风机1档，每增加0.5度，风机增加1档。

地暖模式下风机不启动。

4.设定温度调节:短按“”或“”键调整设定温度，每按1次温度调整0.5℃，可设定范围15.0-30.0℃。

5.手动和编程模式切换：长按“”键切3秒换手动模式和编程模式，手动模式显示“”，编程模式显示“”；手动模式按当前设置的温度持续工作，编程模式按设置的开关机时间及温度自动运行。

6.编程模式参数设置:长按“”键5秒进入时间及编程模式参数设置，短按依次切换当前星期-当前小时-当前分钟-定时开机小时-定时开机分钟-定时关机小时-定时关机分钟-定时时间段内温度设定。共分3个时间周期,周一至周五（MON-FRI），周六（SAT）,周日（SUN）,每个时间周期可以设置2组开关机时间。工作逻辑：当前时间等于开机时间，控制器自动开机；当前时间等于关机时间，控制器自动关机。开机时间等于关机时间，定时功能无效。

7.童锁功能:同时按下“”“”键3秒开启或关闭童锁功能，童锁开启后“”图标点亮，童锁开启后按键功能无效。

8.屏保时间:有按键操作时背光点亮，超过60秒钟无按键操作，背光自动变暗。

9.阀门输出逻辑:

制冷模式:当前温度≥设定温度+回差值,空调阀打开“”图标点亮，当前温度<设定温度-回差值，空调阀关闭。

制热模式:当前温度+回差值≤设定温度+回差值，空调阀打开“”图标点亮，当前温度≥设定温度+回差值，空调阀关闭。

地暖模式：当前温度+回差值≤设定温度+回差值，地暖阀打开“”图标闪烁，当前温度>设定温度，地暖阀关闭。

地冷模式：当前温度+回差值≥设定温度+回差值，地暖阀打开“”图标闪烁，当前温度≤设定温度，地冷阀关闭。

制热加地暖：地暖阀逻辑同地暖模式，当前温度和设置温度差值大于3.0℃时空调阀打开,当温差值小于2.0℃时空调阀关闭。

制冷加地冷：地冷阀逻辑同地冷模式，当前温度和设置温度差值大于3.0℃时空调阀打开,当温差值小于2.0℃时空调阀关闭。

通风模式: 空调阀和地暖阀都关闭。

10.高级选项设置：在关机状态下，同时长按“”键和“”键5秒，进入高级选项设置，短按“”切换设置项目，通过“”和 “”键调整相应参数。

四.技术参数

*外形尺寸:86×86×40mm

*安装孔距:60mm(标准)

*待机功耗:≤3.0W

*额定电压:100—240VAC 50/60Hz

*使用寿命:≥5年

*存储温度:-10℃ --- +60℃

*存储湿度:≤60％RH

*温度显示范围:0℃—+50℃

 *工作温度:0℃ --- +50℃

*接线端子:最大2.5 mm2导线

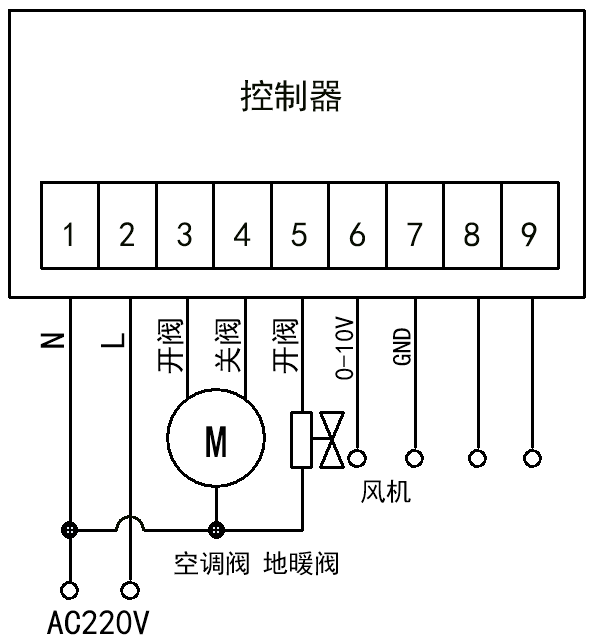

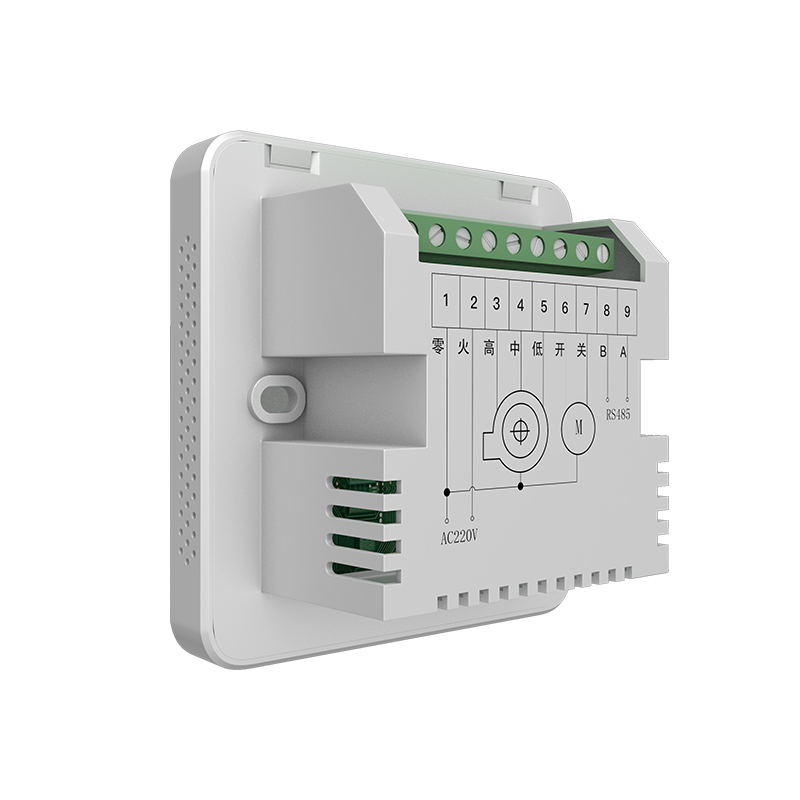

五.接线示意图

六.通讯接口：RS485  MODBUS  RTS

1、通讯串口配置：8位数据位，1位停止位，无校验，波特率：9600bit/s

2、支持指令：0X03  0X06  0X10,默认设备地址:0x01

3、寄存器地址
