G7 mipi

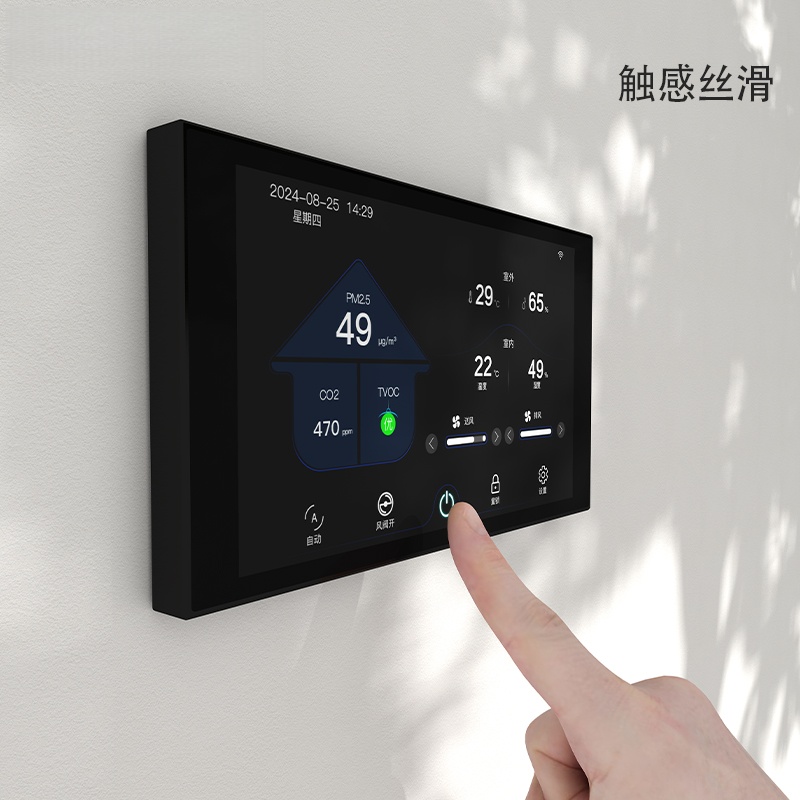

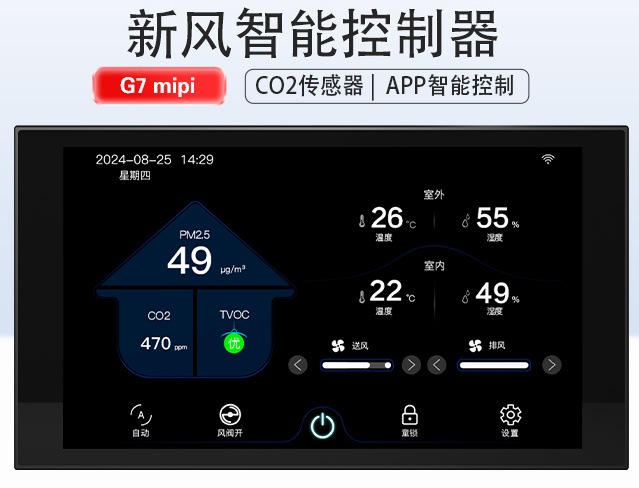

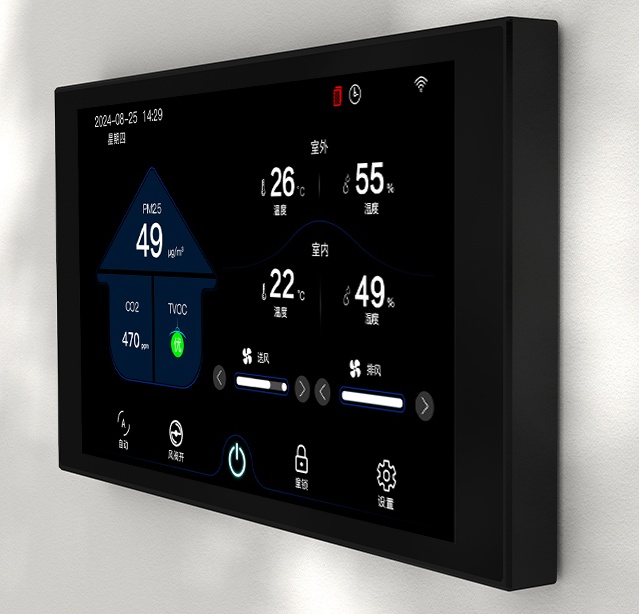

G7 mipi是一款集PM2.5、CO2、温度、湿度等多项指标于一体的智能新风控制器，设备采用7寸高清晰彩屏，高灵敏度触摸屏设计。设备配备WIFI，可通过互联网远程访问和控制，同时预留RS485端口，MODBUS协议以便与智能家居、楼宇智控等通讯。控制器的交流版本可输出继电器信号直接控制交流风机的启动、停止及调速，直流版本可输出两路单独的控制电压控制直流风机的启动、停止及调速。可广泛应用于住宅、商业及工业场合，并且能有效改善空气品质，创造健康、舒适、高效、环保、节能的生活工作环境。

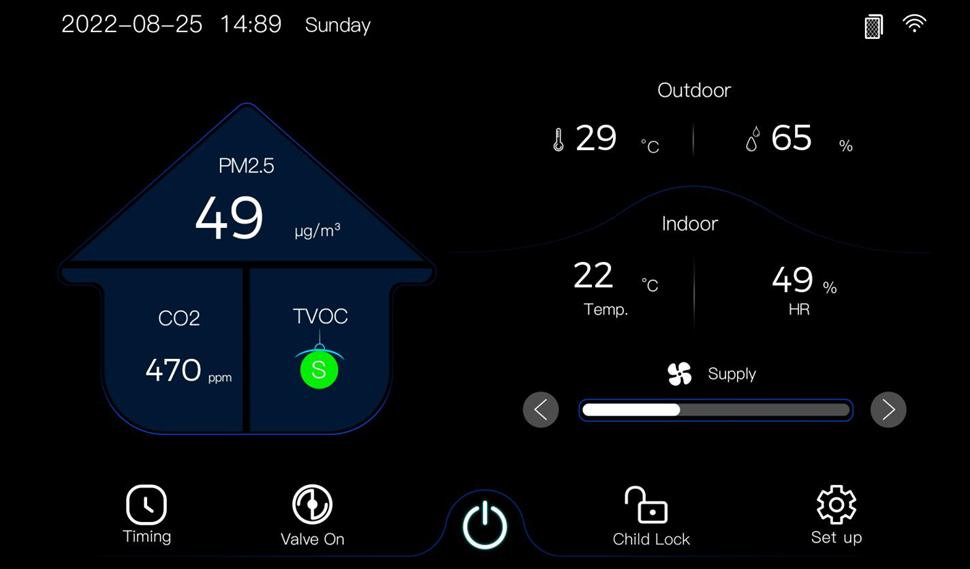

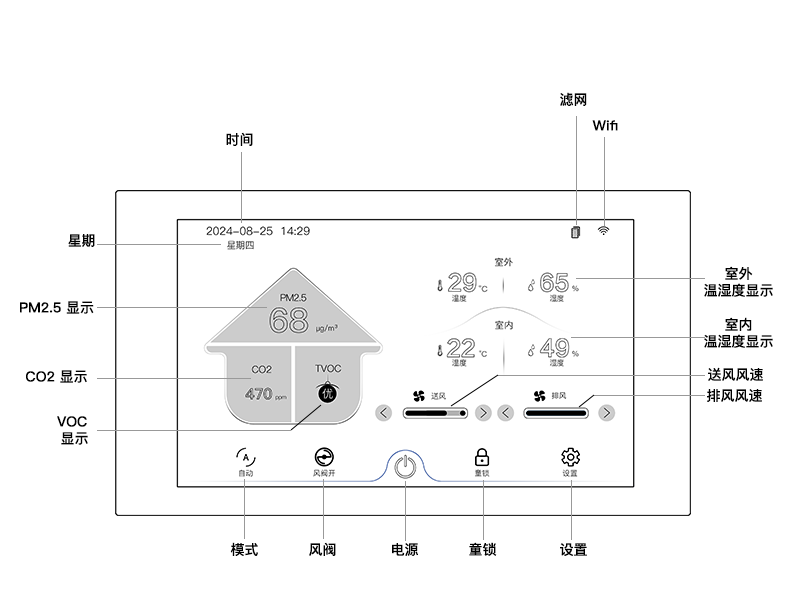

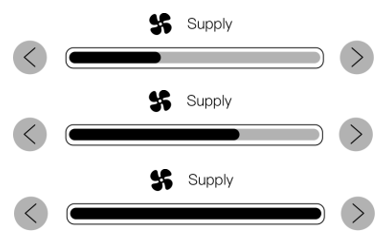

显示风机当前运行风速，可以手动调整风机的风速。





可以关闭控制器。

长按可以开启、关闭童锁功能。

可以切换工作模式。

可以开启、关闭风阀。

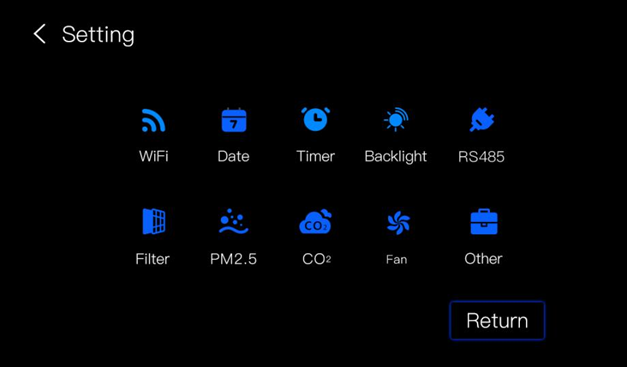

长按主界面      键，进入设置界面。

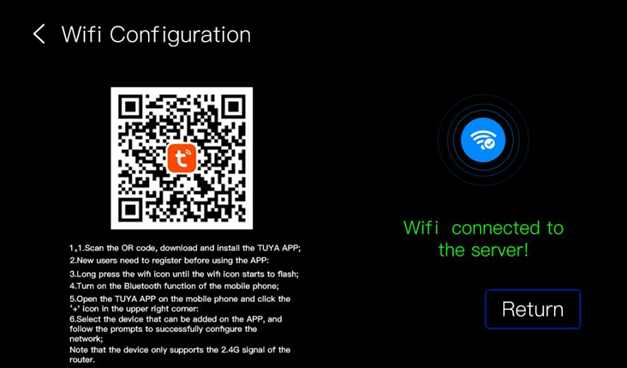

点击     进入wifi配置界面



按界面提示下载、安装APP；长按wifi图标,直到wifi图标开始闪烁显示；打开手机的蓝牙功能，打开APP右上角“+”添加设备，按提示可以完成配网操作。

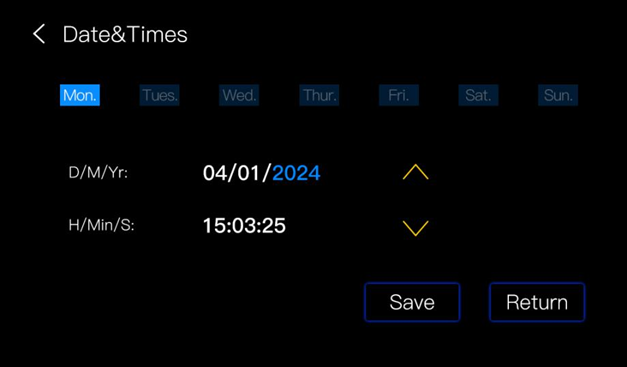

点击    进入日期设置界面

选中要设置的时间参数，点击、可以调整数据。

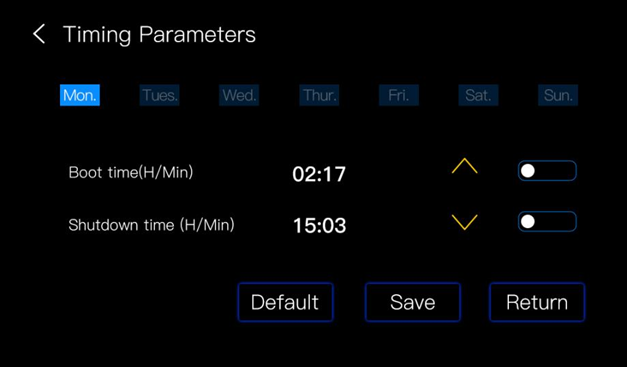

点击     进入定时设置界面

选中要设置的定时参数，可以点击、来调整数据；点击可以恢复成初始值。本界面的参数只有在定时模式下有效。

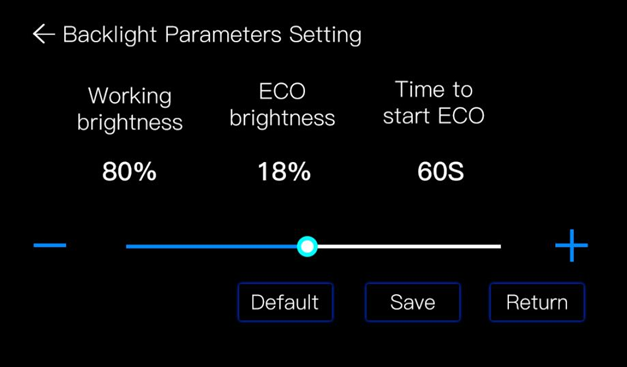

点击       进入背光设置界面

选中要设置的参数，可以点击“-”、“+”来调整该项数据；点击可以恢复成初始值。

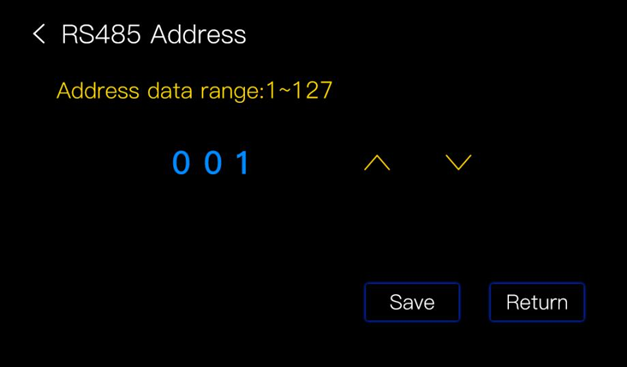

点击       进入RS485通讯地址设置界面

可以点击、来调整RS485通讯地址。

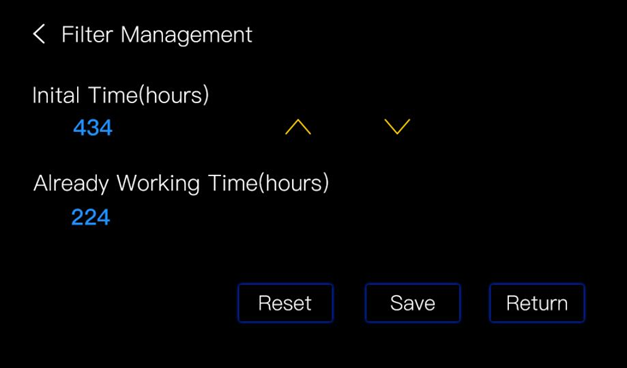

点击     进入滤网设置界面

可以点击、来调整滤网工作初始时间；

点击  可以复位滤网工作时间。

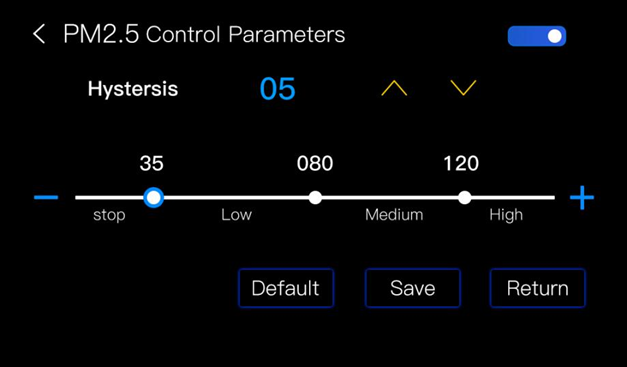

点击     进入PM2.5参数设置界面

选中要设置的参数，点击   、  或“-”、“+” 调整该项数据；点击可以恢复成初始值；点击可以设置PM2.5是否参与风机控制；本界面的参数只有在自动模式下有效。

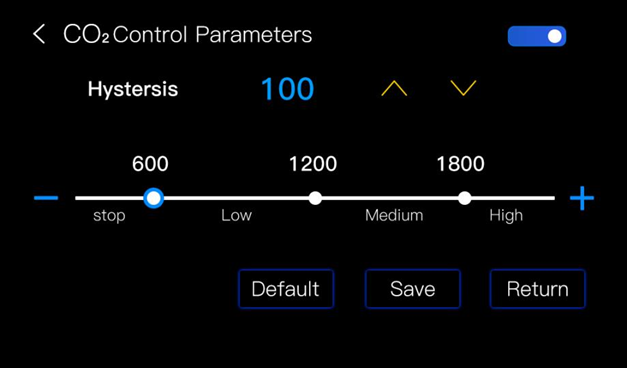

点击    进入CO2参数设置界面

选中要设置的参数，点击、或“-”、“+”可以调整该项数据；点击可以恢复成初始值；点击可以设置CO2是否参与风机控制；本界面的参数只有在自动模式下有效。

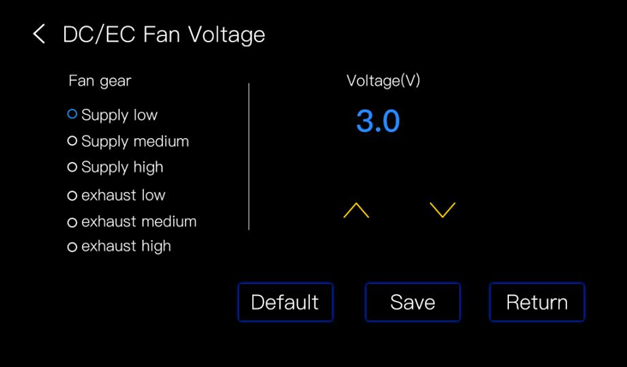

点击     进入直流风机电压设置界面

选中要设置的参数，点击、可以调整该项数据；点击可以恢复成初始值；本界面的参数只是直流版本有效。

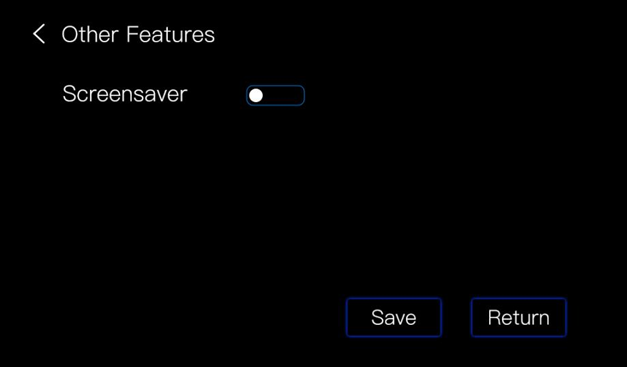

点击     进入屏保功能设置界面

点击可以设置显示屏是否开启屏保功能。





交流版本接线图：
