G6-T(AC版)新风控制器

一、概述

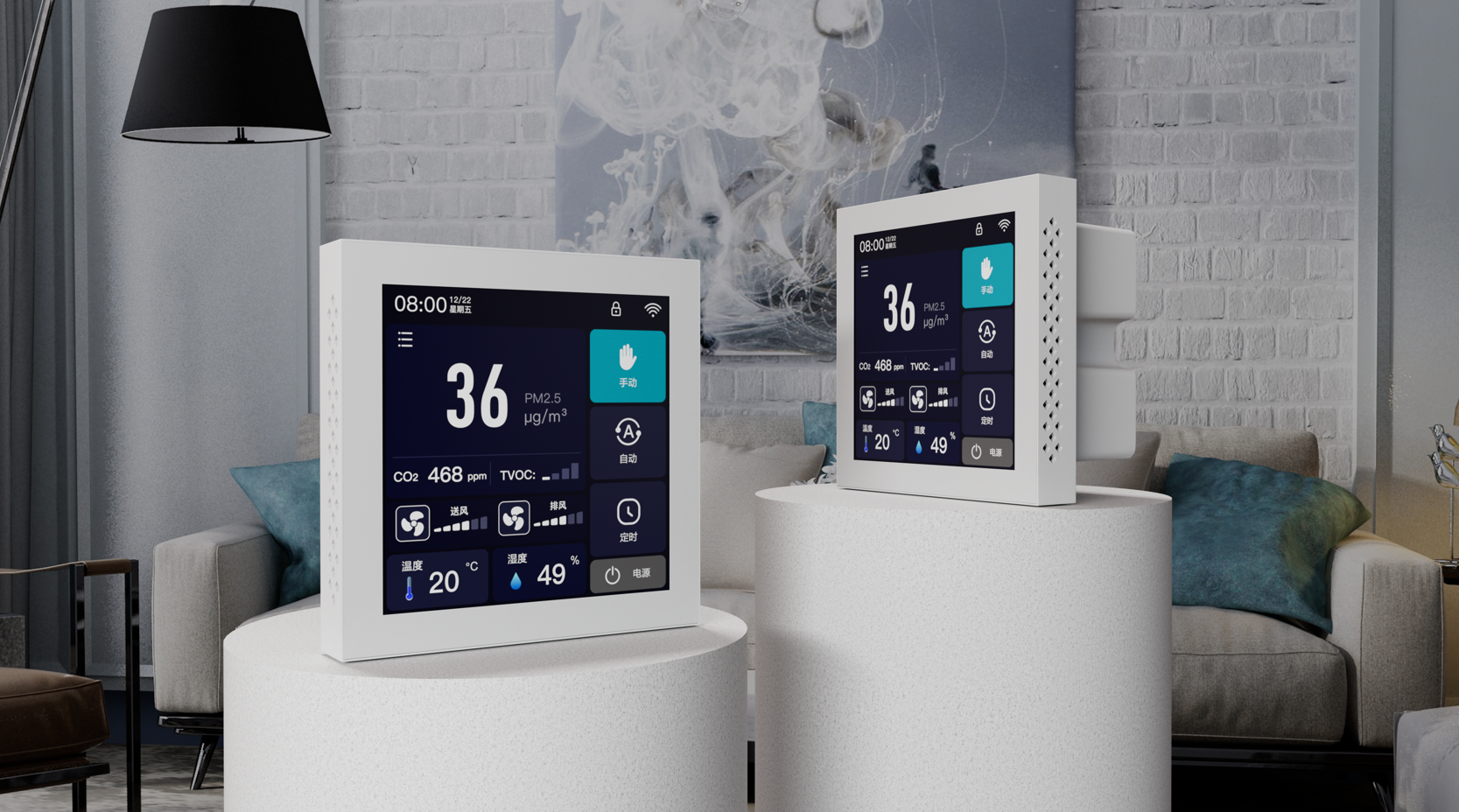

G6-T 新风系统智能控制器能够实时监测室内温湿度、PM2.5、CO2、VOC等数据；可连接WIFI；带ModBus RTU（RS485）接口，用户通过ModBus 接口可以连接到智能家居等后台监控设备状态；控制器控制新风机的启动及转速，可广泛应用于住宅、商业及工业场合，并且能有效改善空气品质，创造健康、舒适、高效、环保、节能的生活工作环境。





                                                                                           图1





二、主界面触摸按键功能说明

1、 键：关机键

2、键：风速键（0档，1档，2档，3档，，四种风速状态）

4、  键：工作模式键（自动、手动、定时，三种工作模式）

4、键：风阀键：风阀开或关（风速0档时，不能开启风阀，风阀关闭）

5、键：设置菜单按键

逻辑功能说明：

自动模式下：风速根据PM2.5和CO2传感器数据切换1到3档，在PM2.5和CO2设置界面里的传感器使能开关开启时，自动模式下对应的传感器参与自动控制，使能开关关闭时，对应的传感器不参与控制；PM2.5和CO2的使能开关都开启时，那个传感器检测到的档位大风机就以大档位的传感器切换档位；如果PM2.5和CO2的使能开关都不开启时，自动模式运行手动风速（PM2.5设置界面和CO2设置界面可以设置传感器参数）。

定时模式下：风机根据定时时间开关风机，定时关机时间停止风机，定时开机时间风机按定时设置界面设定的风速同步运行。一周内每天都有一段定时时间，每天的定时时间都可以设定，风速也可以设定，每天都要一个定时开关可以开启或关闭当天的定时，如果开启当天的定时开关，定时时间和定时风速才有效；关闭当天定时开关时，定时时间与定时风速无效，风速按照手动风速运行（定时界面可以设置定时参数）。

手动模式下：风机运行手动风速档位。

风阀：风机开启时，可以手动开启风阀，但风机停止时，风阀强制关闭。





三、显示说明：

1.主界面: 主界面如下图

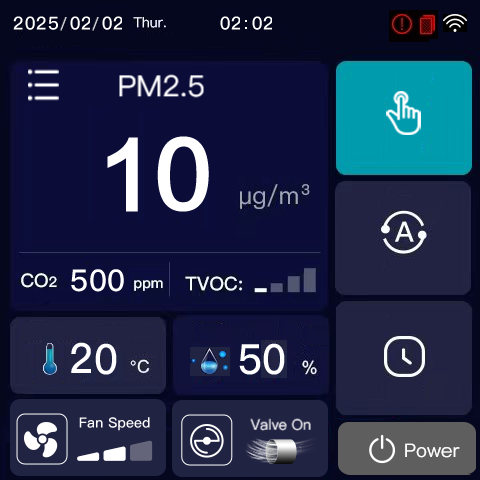

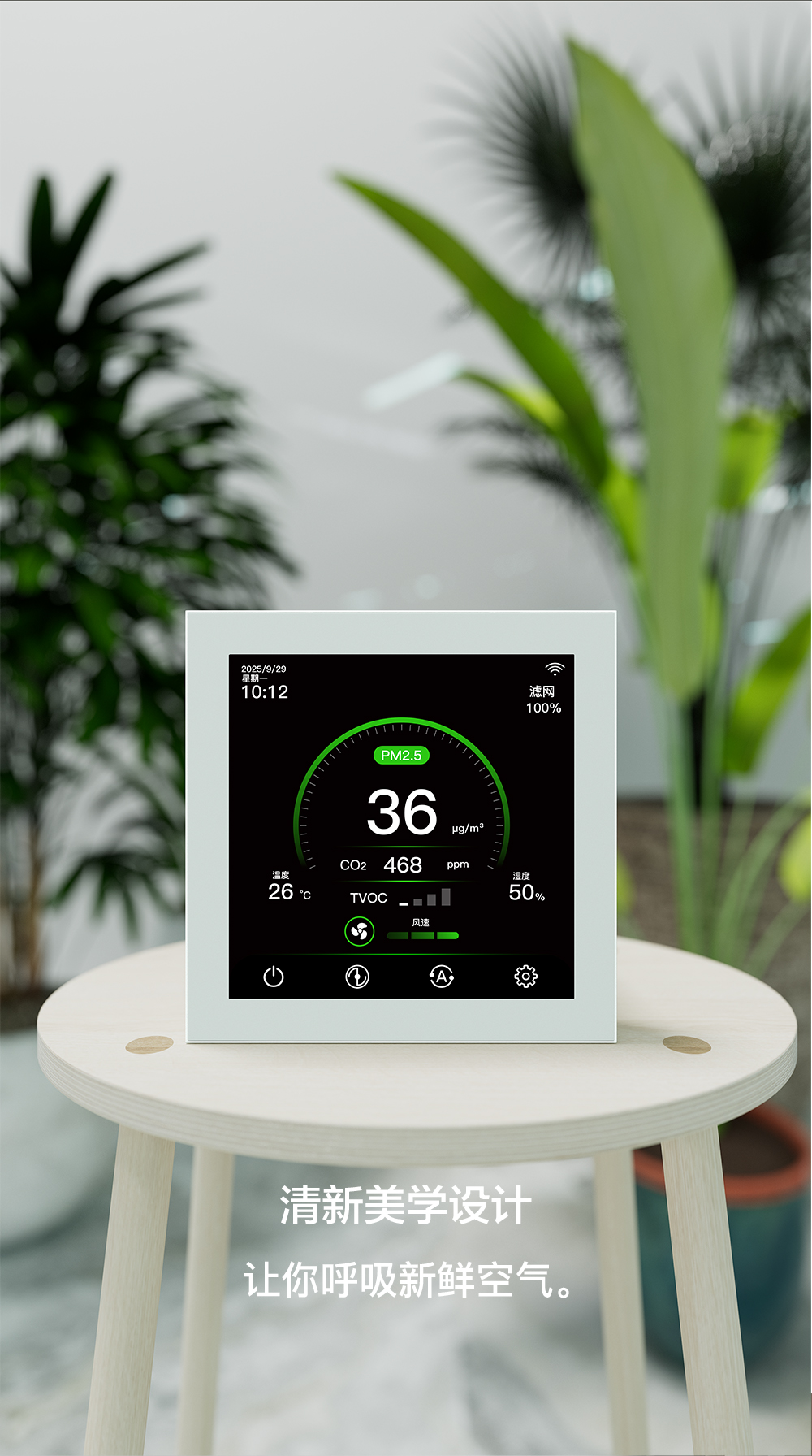

开机进入主显示界面，显示室内PM2.5；选含CO2版本有CO2显示；有VOC的4段等级显示；有温湿度显示；界面右上角小图标从右到左分别是WIFI连接图标，滤网报警图标，故障报警图标



2、关机界面: 如下图





关机界面，按一下中间电源图标可以开机进入主界面。

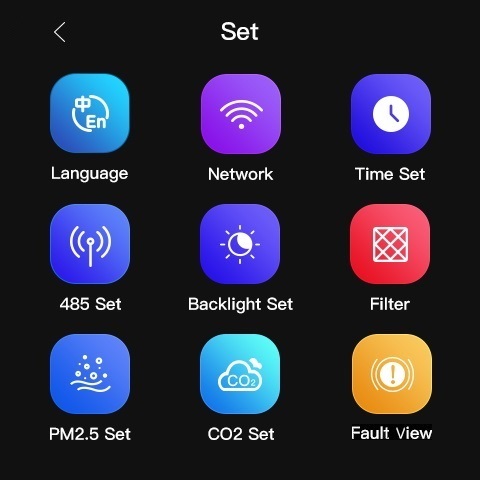

3、设置选择界面: 如下图

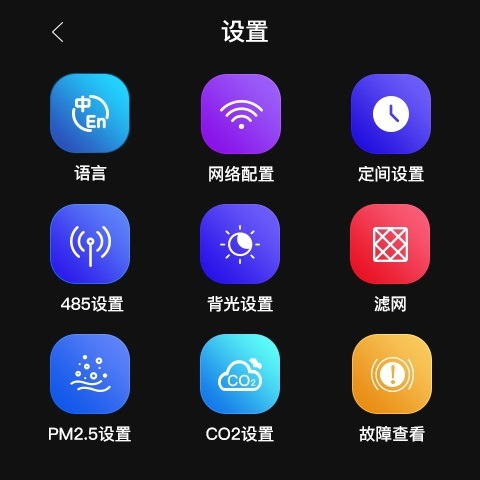

在主界面状态下按设置键进入设置选择界面（在主界面左滑或右滑也可以切换到设置界面），设置界面有语言选择、背光设置、WIFI配网、时间参数配置、滤网设置、ModBus 设备地址配置、PM2.5设置、CO2设置、故障查看。





4、语言选择: 如下图

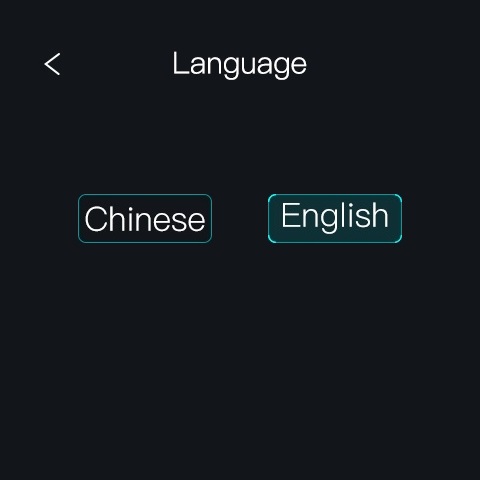

语言选择，可以选择中文或英文。

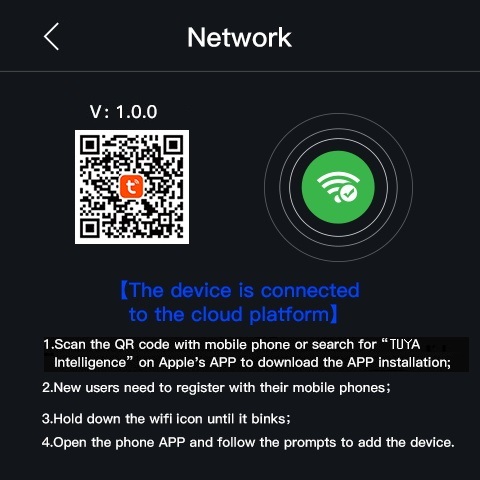

5、WIFI配网界面: 如下图

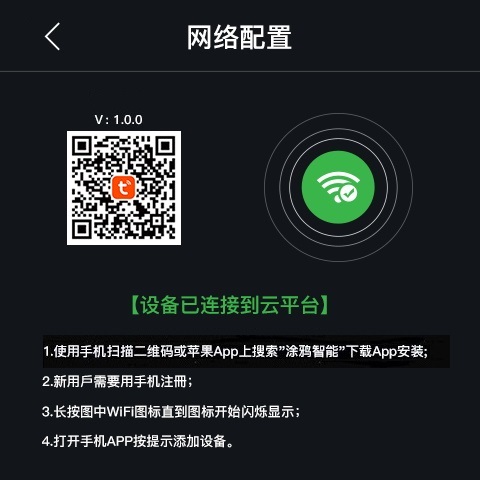

在Wi-Fi设置界面，使用手机扫描二维码。下载并安装应用程序，完成应用程序中指南下的设置顺序。长按右边配网按键，直到配网按键内的WIFI图标快速闪烁；点击APP右上角“+”手动添加设备，按提示操作进入到连接状态，当Wi-Fi连接到设备后，二维码下面会有“设备已经连接上云平台”提示。

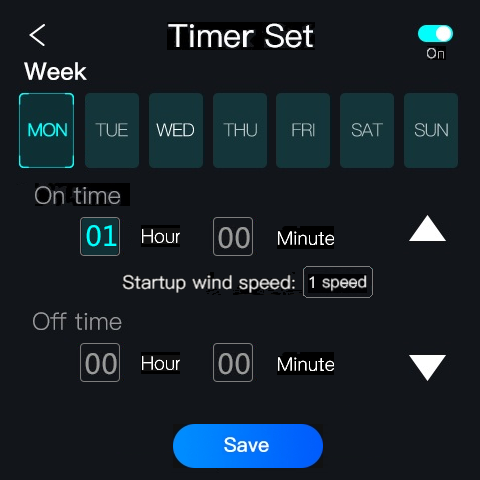

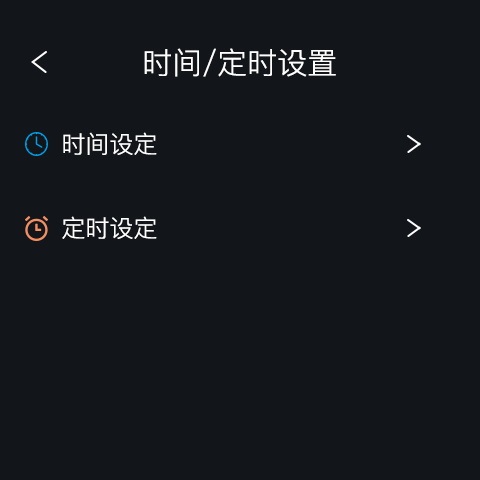

6、时间和定时参数设置界面: 如下图

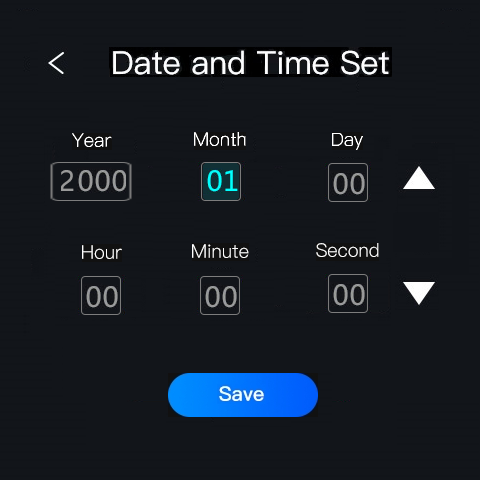

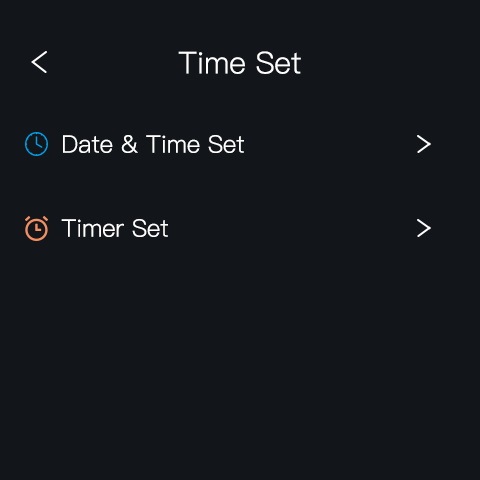

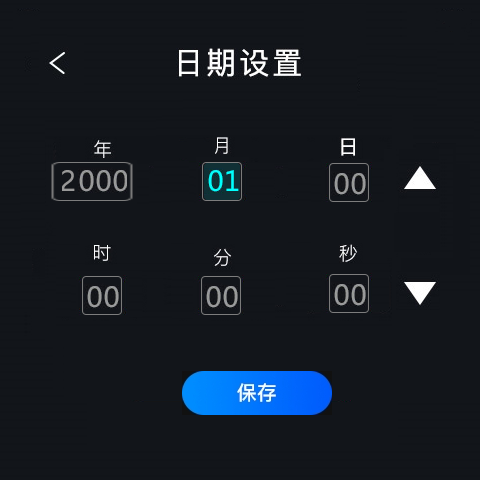

在日期界面触摸要设置的时间，再按加减键修改时间，修改完成按保存键保存，按返回键返回上一界面。

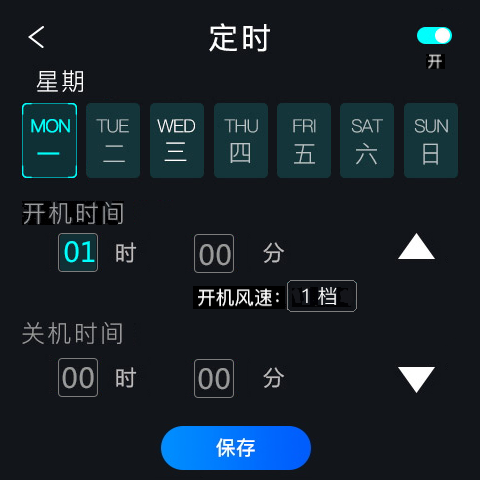

在定时设置界面，一周内每天都有一段定时时间，每天的定时时间都可以设定，风速也可以设定，每天都有一个定时开关可以开启或关闭当天的定时，如果开启当天的定时开关，定时时间和定时风速才有效；关闭当天定时开关时，定时时间与定时风速无效，风速按照手动风速运行。设置完定时参数后，按保存键保存并且返回上一界面。

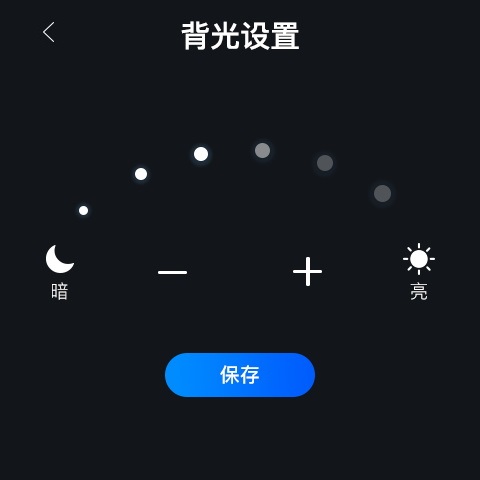

7、背光参数设置界面: 如下图

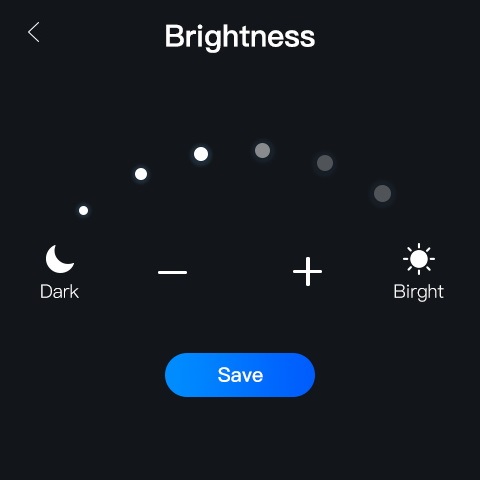

在背光参数设置界面可以调节亮度8段，调节完成要按保存键保存。

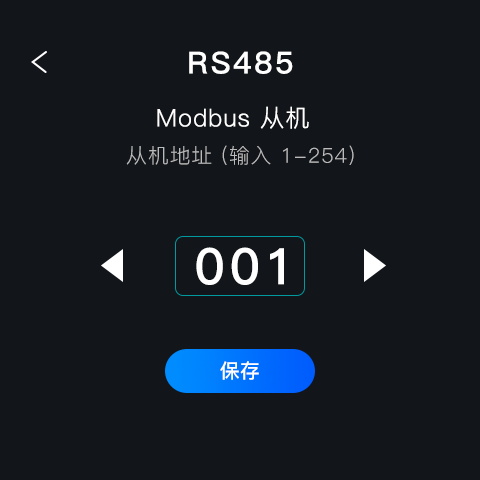

8、RS485设置界面: 如下图

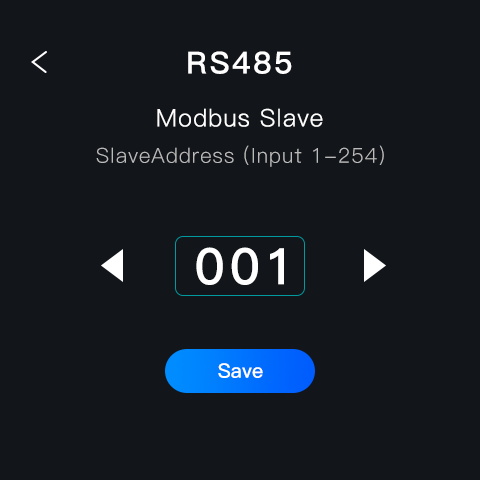

Modbus从机地址设置，设置范围1-254，设置完成按保存键保存。



9、滤网时间设置界面: 如下图

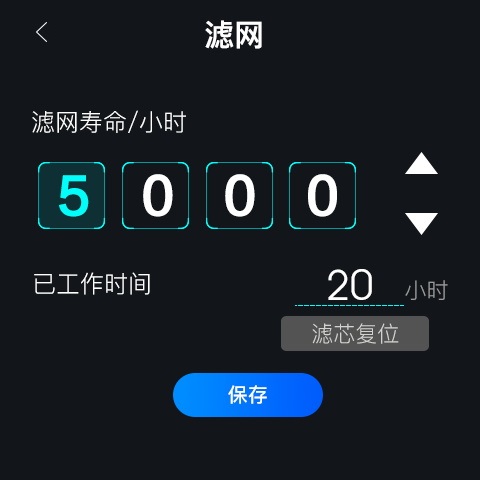

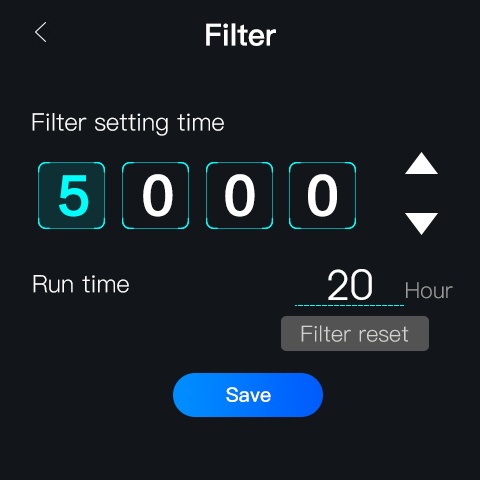

在滤网时间设置界面，滤网初始时间（滤网寿命）设置范围1— 9999小时。显示滤网已工作时间，按滤芯复位按键可以清零滤网已工作时间；如果滤网已工作时间大于等于滤网寿命设置时间，主界面右上角就会显示红色的小滤网报警图标。

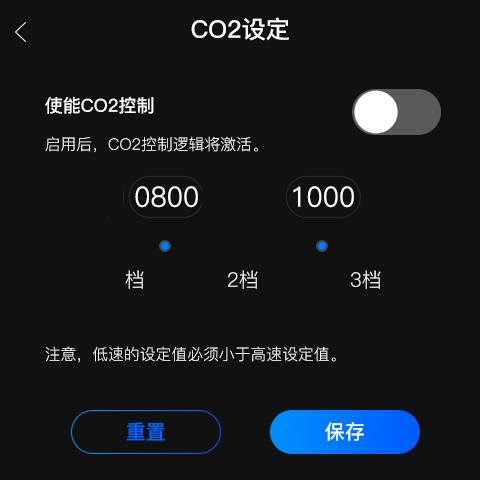

10、CO2参数设置界面: 如下图

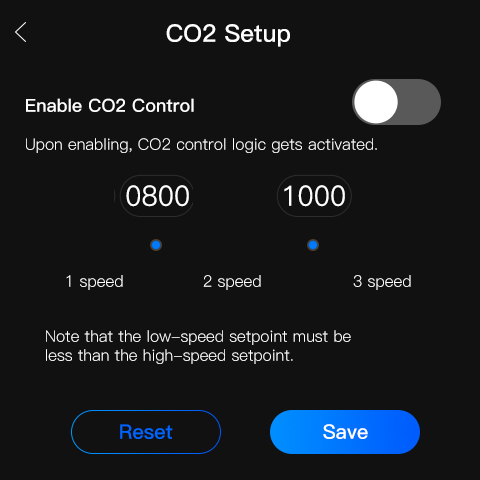

在CO2设置界面，设置2个设定值，设置CO2使能开关按钮，开启时，在自动模式下送风机和排风机根据CO2的值同步切换风机1-3档位，开关关闭时，自动模式下风机不受CO2的数值影响。注意：低速的设定值必须小于高速的设定值。

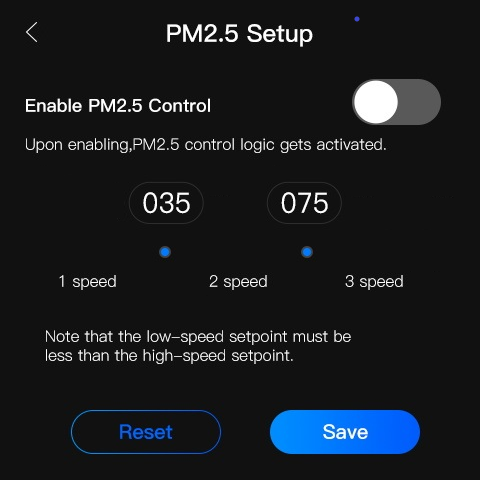

11、PM2.5参数设置界面: 如下图

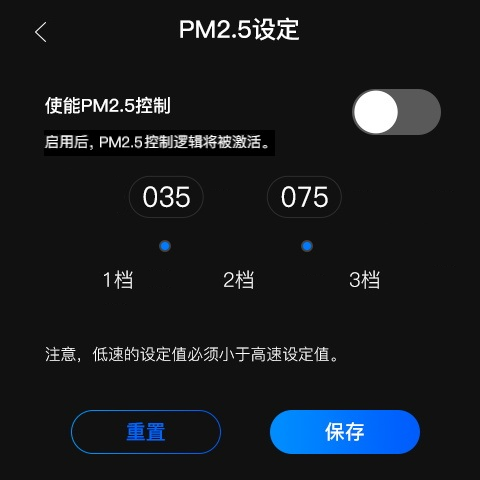

在PM2.5设置界面，设置2个设定值，设置PM2.5使能开关按钮，开启时，在自动模式下送风机和排风机根据PM2.5的值同步切换风机1-3档位，开关关闭时，自动模式下风机不受PM2.5的数值影响。注意：低速的设定值必须小于高速的设定值。



12、故障界面

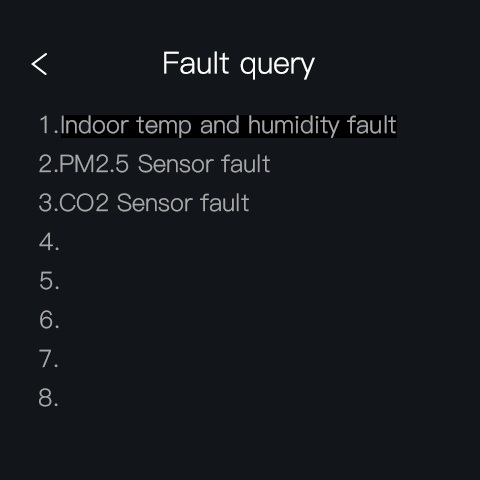

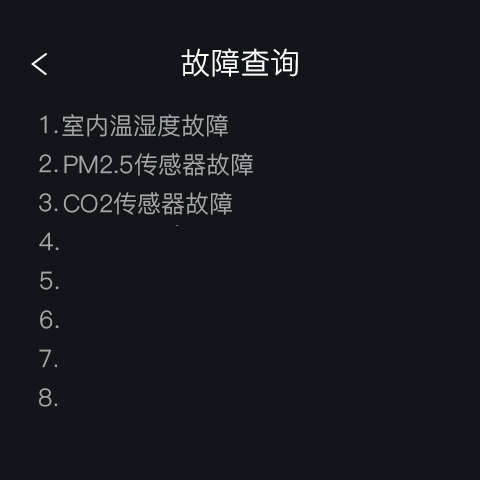

有故障时，对应的故障会显示出来，无故障时对应的故障不显示；有故障时主界面右上角会有故障小图标显示，无故障时小图标不显示。目前故障界面只有2个显示故障，其余是预留的。

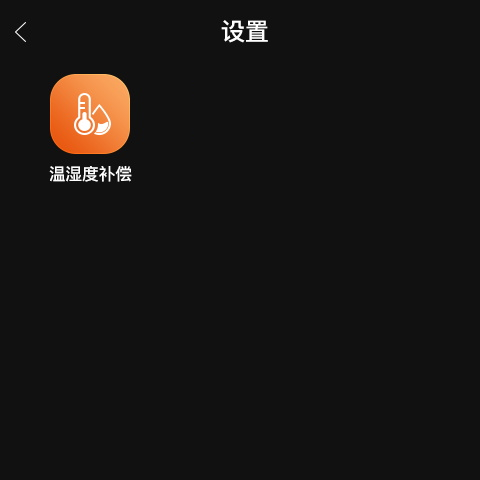

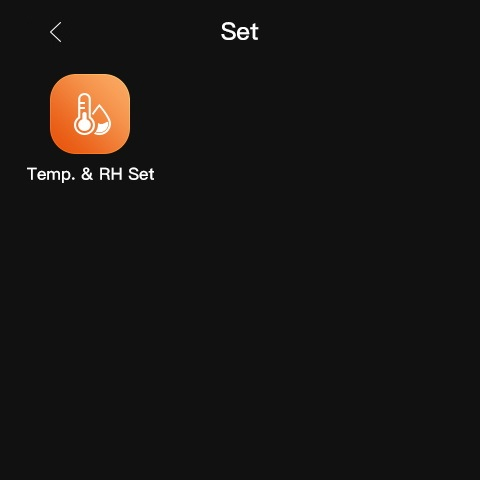

13、温湿度补偿界面: 如下图

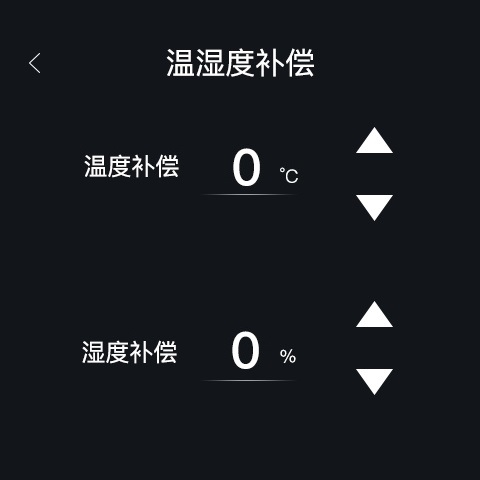

在主界面长按设置按键5秒左右，进入密码界面，输入9898点OK键进入温湿度补偿设置界面，在温湿度补偿界面，温度和湿度都设置为0，不建议用户自行去修改这两个补偿值，由厂家出厂设置。

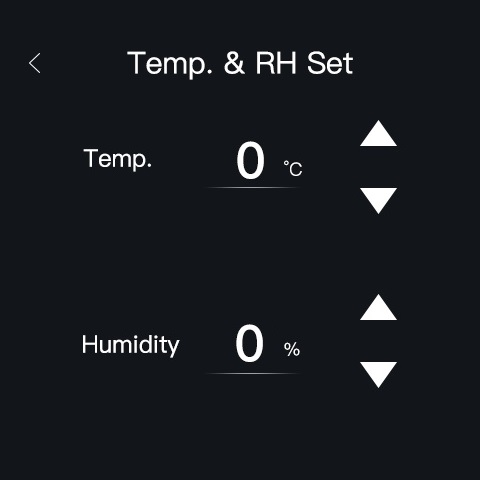

14、温湿度补偿设置界面: 如下图







在温湿度补偿界面，温度和湿度都设置为0，不建议用户自行去修改这两个补偿值，由厂家出厂设置。



15、在菜单界面按返回键可以返回上一界面，非WIFI设置界面和关机界面下，无操作1分钟后自动返回主界面。

16、在主界面2分钟无按键操作息屏，息屏状态下，触摸屏幕背光亮起。

17、此机器接AC风机，一个交流风阀输出，带RS485通讯。

18、可以修改设备485地址，设备地址范围1~254，默认为1。

19、5分钟无按键操作，PM2.5就会进入间歇工作。间歇工作时，PM2.5开60秒，关4分钟。

四、技术参数

*外形尺寸:    86×86×52.5mm

*安装孔距：   60mm(标准)

*接线端子：   最大2.5 mm2导线

*额定电压:    AC220V 50Hz

*待机功耗:    ≤3.0W

*控制功率:    200W左右

*输出接口：   AC风机

*温度显示范围： 0℃——99℃

*CO2显示范围： 350ppm——5000ppm(范围可选)

*预热时间:     2分钟

*响应时间:    ≤10秒

*恢复时间:    ≤30秒

*工作温度:     -10℃ --- +50℃

*工作湿度:     5％RH——90％RH(非结露)

*存储温度:     -10℃ --- +60℃

*存储湿度:    ≤60％RH

*使用寿命:    ≥3年

* PM2.5显示范围： 1ug/m3——999ug/m3

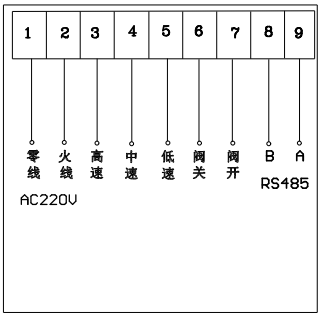

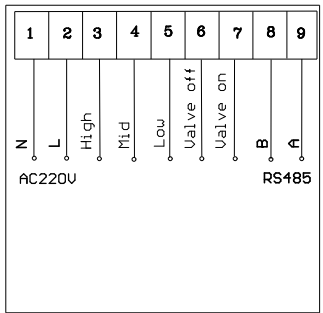

五、接线示意图
