KF-900K 新风系统控制器

一、概述
智能控制器采用触摸按键技术，操作灵活方便。内置传感器能够实时监测室内温度、PM2.5浓度，控制器输出信号直接控制新风机的启动及转速，可广泛应用于住宅、商业及工业场合，并且能有效改善空气品质，创造健康、舒适、高效、环保、节能的生活工作环境。

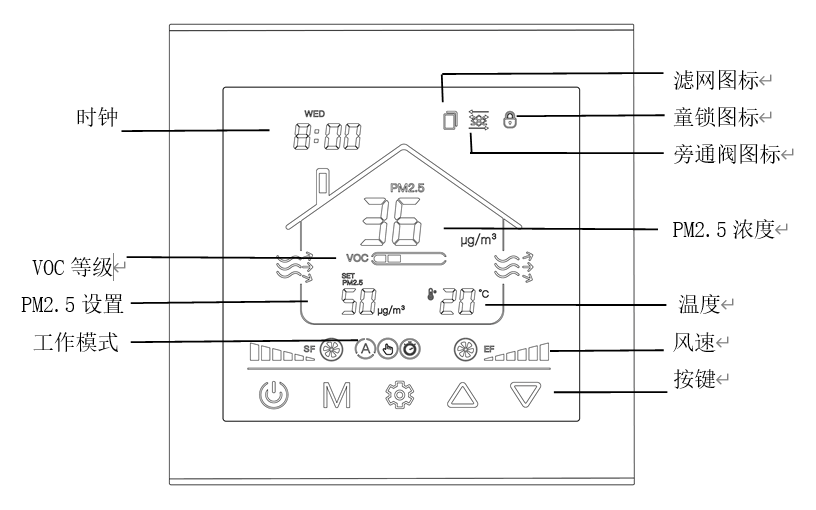

二、显示说明

三、详细操作说明

1.开关机：短按键开启控制器，液晶显示相关参数，控制风机运转；再次短按键关闭控制器，显示OFF,输出关闭。

2.调整工作模式：短按M键切换自动-手动-定时工作模式。

3.手动模式：由用户设定风机风速，不受定时和空气质量影响，通过键或键调整风速。

4.定时模式：按设定时间及风速运行，可设定星期一至星期天，每天4段，共计28个时段。

5.自动模式：控制器根据空气质量状况（PM2.5）自动调速风速

6.自动模式设定值：在自动模式下长按键或键3秒进入PM2.5设定值设置，设定值并闪烁，通过和键修改数值，设置范围1-200ug/m3；超过10秒钟无按键操作控制器自动保存设置参数并返回正常工作状态。

7.定时参数设定：长按键3秒进入定时参数设置，首先进入本地时间校正，通过短按切换周、小时、分钟，相对应的参数会闪烁，通过和键修改数值；本地时间校正完后，短按M键进入周一时段一的小时设定，通过短按键切换小时、分钟、风速，通过和键修改数值；设定完成后轻按M键进入周一时段二设定……，重复前面步骤直到28个时段全部设置完成。在设置过程中超过10秒钟未操作按键，控制器将自动恢复至正常工作状态并保存设置参数。

8.旁通阀开关： 短按键开启或关闭旁通阀；旁通阀开启显示“”图标，旁通阀关闭显示“”图标（可选）。

9.滤网提示：风机启动后滤网开始计时，当滤网工作时间超过设定的滤网最大使用时间后，滤网图标“”闪烁提示更换或清洗滤网；在定时模式下长按键2秒以上，原先显示时钟位置将显示滤网已工作时间（小时）；在定时模式下长按键5秒清零滤网时间，重新开始计时。

10.滤网最大使用时间：在手动模式下长按键或键3秒进入滤网时间设置，原先显示时钟位置显示设置时间并闪烁，通过键和键调整设置时间，设置范围100-2999小时，超过10秒无按键操作退出设置状态并保存设置值。

11.背光：有按键操作时背光点亮，超过60秒钟无按键操作，背光自动变暗。

12.控制器连接WIFI网络：手机扫描下面配网二维码下载“涂鸦”APP，打开APP按提示注册账号并登录。长按M键5秒让设备进入配网状态（图标快速闪烁），然后点击APP右上角“+”图标添加设备-大家电-新风机，按APP上提示操作完成连接WIFI网络，配网成功后(图标常亮)，可以通过APP远程控制。

四、技术参数

*外形尺寸:    86*86MM

*安装孔距：   60mm(标准)

*接线端子：   最大2.5 mm2导线

*额定电压:    AC220V 50Hz

*待机功耗:    ≤3.0W

*控制功率:    ≤500W

*输出接口：   三速风机

*温度显示范围： 0℃——50℃

* PM2.5显示范围： 0ug/m3 ——999ug/m3

*预热时间:    1分钟

*响应时间:    ≤10秒

*响应时间:    ≤10秒

*恢复时间:    ≤30秒

*工作温度:   -10℃ --- +50℃

*工作湿度:    5％RH——90％RH(非结露)

*存储温度:   -10℃ --- +60℃

*存储湿度:   ≤60％RH

*使用寿命:   ≥5年

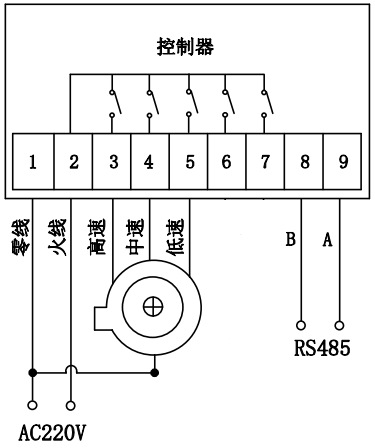

五、安装及接线示意图

WIFI二维码
