KF-900J 新风系统智能控制器

一、概述

新风系统液晶数显智能控制器，控制器输出信号直接控制新风机的启动及转速，可广泛应用于住宅、商业及工业场合，并且能有效改善空气品质，创造健康、舒适、高效、环保、节能的生活工作环境。

二、产品按键功能说明

 键:风速键

 键:工作模式/参数下调键

 键:开关机键

 键:参数上调键

 键:设置参数键

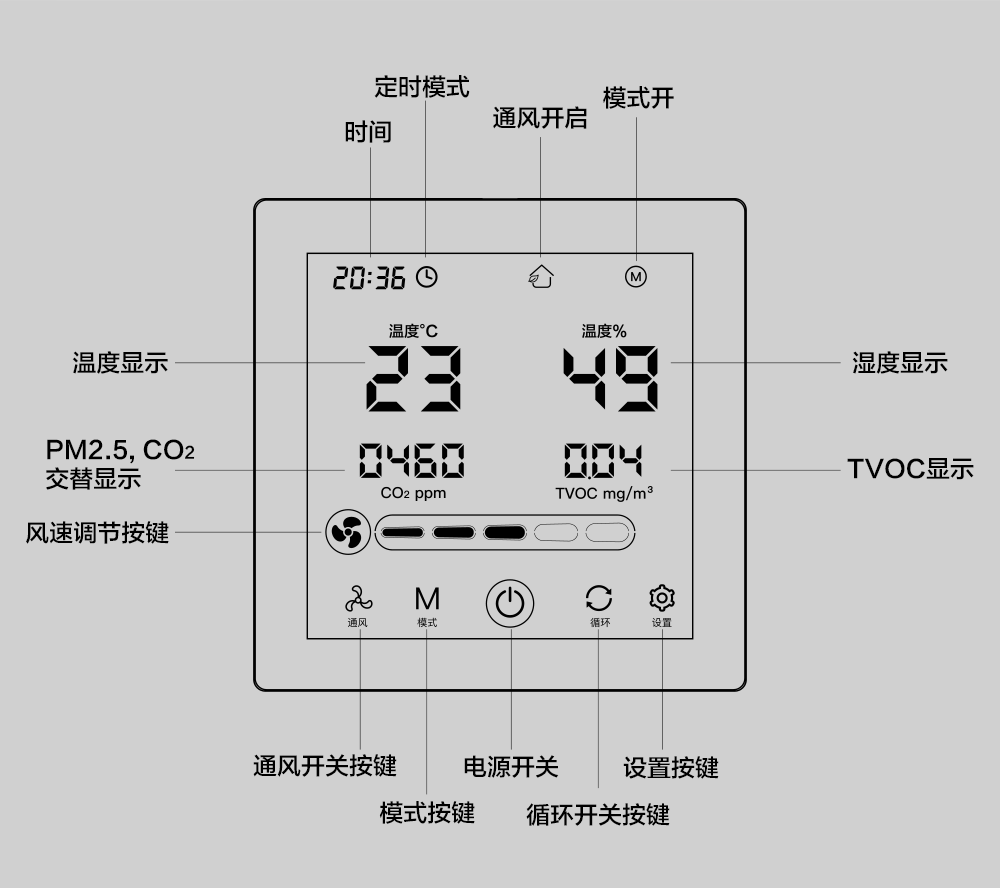

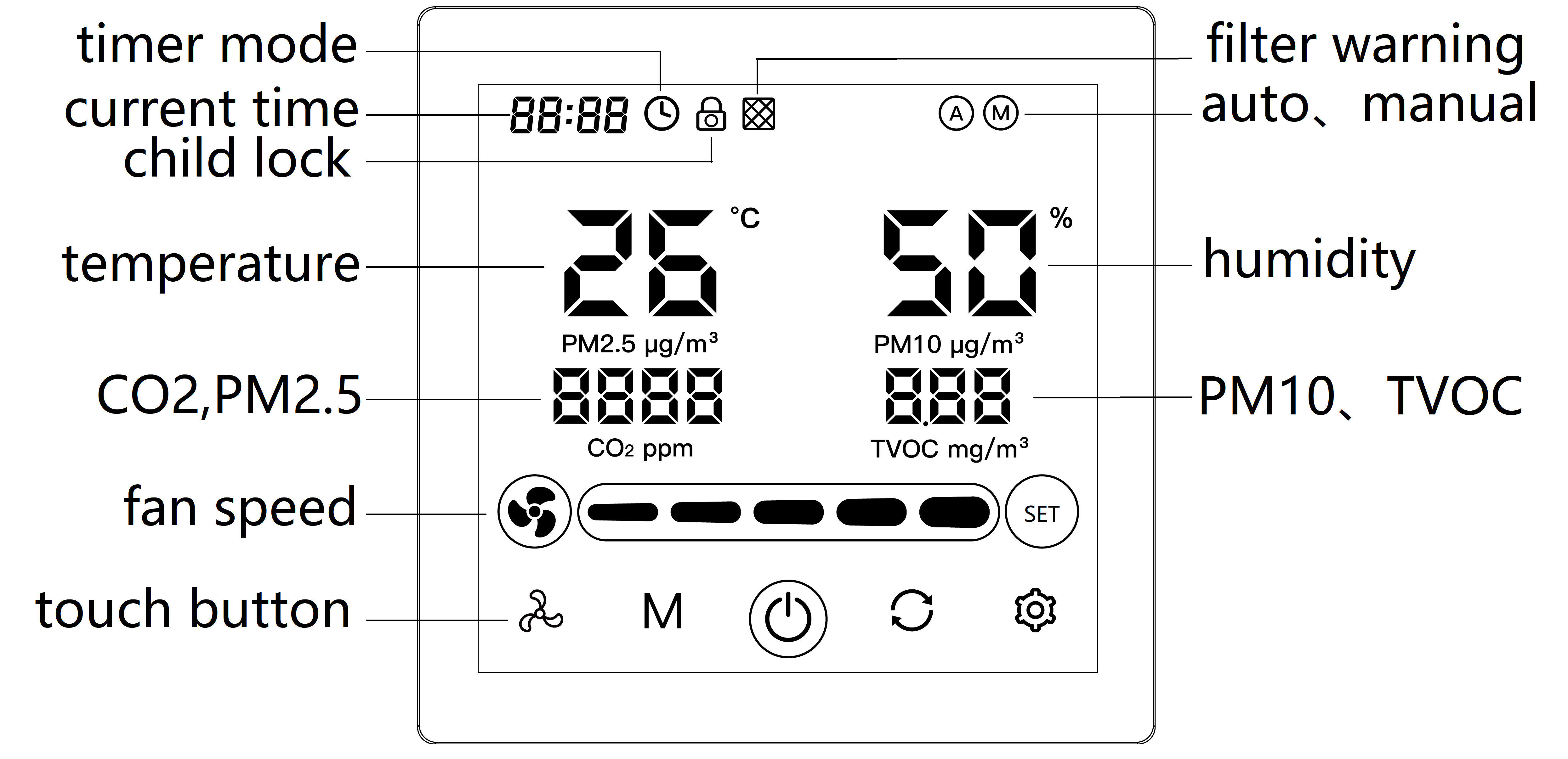

三、显示说明

四、详细说明

1.开关机:短按键开机或关机，关机状态所有输出关闭。

2.切换工作模式:短按键切换工作模式，工作模式在“自动、手动、定时”三种状态循环切换。

3.定时参数设定:长按键2秒进入定时参数设置，首先进入本地时间校正，通过短按键切换小时、分钟，相对应的参数会闪烁；短按键进入时段一的小时设定，通过短按键切换小时、分钟、风速，通过和键修改数值；设定完成后短按键进入时段二设定……，重复前面步骤直到4个时段全部设置完成。

4.手动模式:由用户设定风速档位，不受定时影响，通过短按键调整风速档位，风速在低速、中速、高速之间调整。

5.定时模式:按设定的风速档位和时间运行。

例如：设置   周一 1段8:00高速,2段12:00停止,3段14:00高速,4段22:00,停止 则风机运行情况为：0:00-7:59 按最后时段风速运行，8:00-11:59风机高速运行，12:00-13:59风机停止运行，14:00-21:59风机高速运行，22:00-24:00风机停止。即当前时间到了设定的时刻，按设定时刻的设定风速运行，直到下一个时刻。

6.自动模式:短按键进入设置CO2浓度，再短按一次设置PM2.5浓度状态，设置值闪烁，通过和键修改数值,当前PM2.5值低于设定值风机停止运行,高于设置值0-34ug/m³风机低速运行,高于设置值35-69ug/m³风机中速运行，高于设定值70ug/m³以上风机高速运行，当前CO2值低于设定值风机停止运行,高于设置值0-199ppm风机低速运行,高于设置值200-499ppm风机中速运行，高于设定值500ppm以上风机高速运行。

7.滤网查看和清除:长按键原先显示PM2.5位置将显示滤网已工作时间（小时），当滤网工作时间超过滤网最大运行时间后滤网图标“”闪烁提示用户更换或清洗滤网，继续长按键超过10秒以上清零滤网已工作时间。

8.童锁功能:同时按住键和键2S以上,童锁启用后按键锁住，显示“”图标。

9.屏保时间:有按键操作时背光点亮，超过60秒钟无按键操作，背光自动熄灭。

10.高级选项设置:在关机状态下同时按住和键进入设置，短按键切换设置选项。

五.技术参数

*外形尺寸:86×86×40mm

*待机功耗:≤2.0W

*额定电压:AC220V 50Hz

*接线端子:最大2.5 mm2导线

*温度显示范围:0℃——+50℃

*控制功率:≤200W

*工作湿度:5％RH——90％RH(非结露)

*安装孔距:60mm(标准)

*使用寿命:≥5年

*存储温度:-10℃ --- +60℃

*存储湿度:≤60％RH

*输出接口:交流三速

*工作温度:0℃ --- +50℃

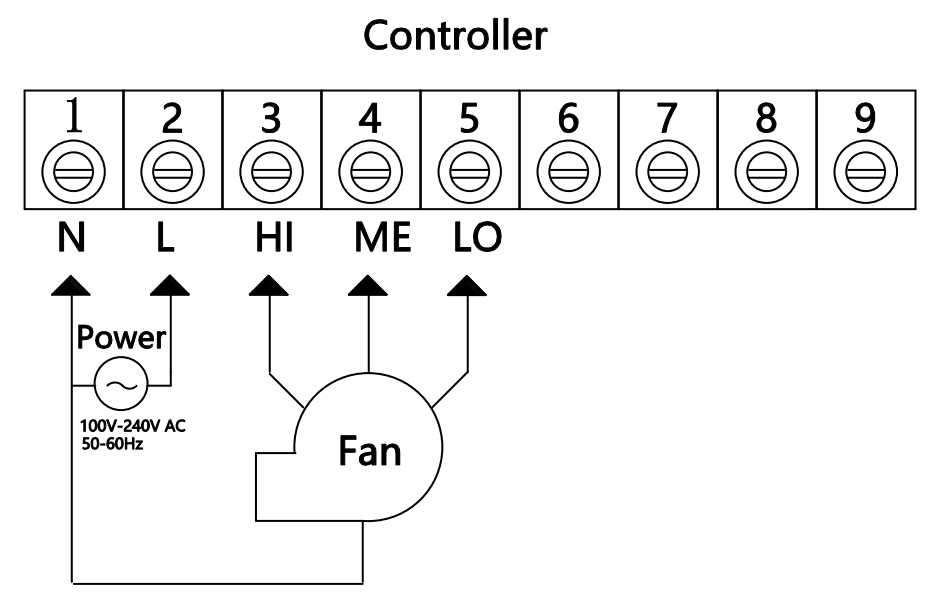

六.安装及接线示意图
