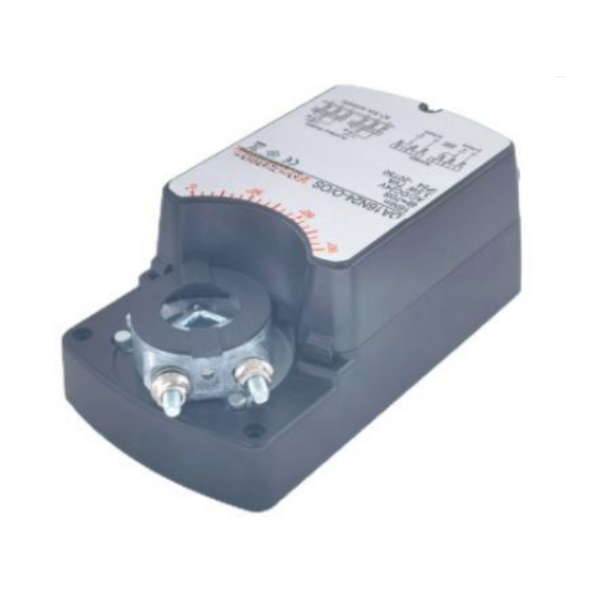

标准型风阀执行器 8/16/24/32Nm 调节型 DA8/16/24/32N24-P/PS
产品参数
用于楼宇自控系统（HVAC）风门控制
扭矩：8/16/24/32Nm
额定电压：DC24V AC24V 50/60Hz
控制信号：DC 0(2)…10V/0(4)…20mA（可选）
反馈信号：DC 0(2)…10V/0(4)…20mA（可选）
-S 型包含两组辅助开关
| 型号 | DA8N24-P/PS | DA16N24-P/PS | DA24N24-P/PS | DA32N24-P/PS | |
|---|---|---|---|---|---|
| 电气参数 | 额定电压 | DC24V AC24V 50/60Hz | |||
| 额定电压范围 | AC/DC24V±10% | ||||
| 耗电功率 | 3.5W@运行，0.5W@待机 | ||||
| 辅助开关 | 阻性负载 3A，230V 感性负载 1.5A，230V | ||||
| 连接电线 | 电线>= 0.5 mm²，端子接线最大可接 2mm² | ||||
| 功能参数 | 额定扭矩 | 8Nm | 16Nm | 24Nm | 32Nm |
| 适配风门面积 | 1.5m² | 3m² | 4.5m² | 6m² | |
| 旋转方向 | 手动拨动电路板上换向开关改变旋转方向 | ||||
| 运行时间 | 25...35S（95°） | 65...80S（95°） | 120...140S（95°） | 140...160S（95°） | |
| 噪音水平 | <45dB | ||||
| 位置指示 | 机械指示 | ||||
| 工作条件 | 电气等级 | III（安全低压） | |||
| 防护等级 | IP54 | ||||
| 工作环境温度 | -20...+50℃ | ||||
| 储藏环境温度 | -30...+80℃ | ||||
| 最大环境湿度 | 95%RH，不结露 / EN 60730-1 | ||||
| 维护 | 免维护 | ||||

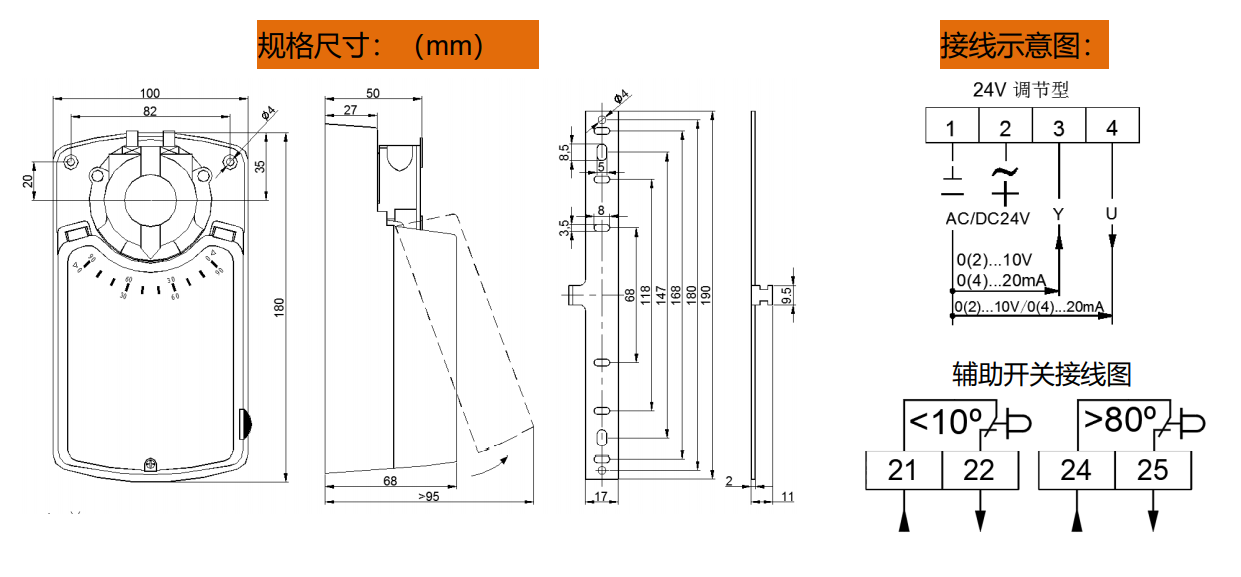

| 尺寸 | 尺寸 | 详见尺寸图 | |||
| 风门轴长度 | >50mm | ||||
| 风门轴规格 | 10...18mm 圆轴 10X10...14X14 方轴 | ||||
| 重量 | 1.3 Kg | ||||
