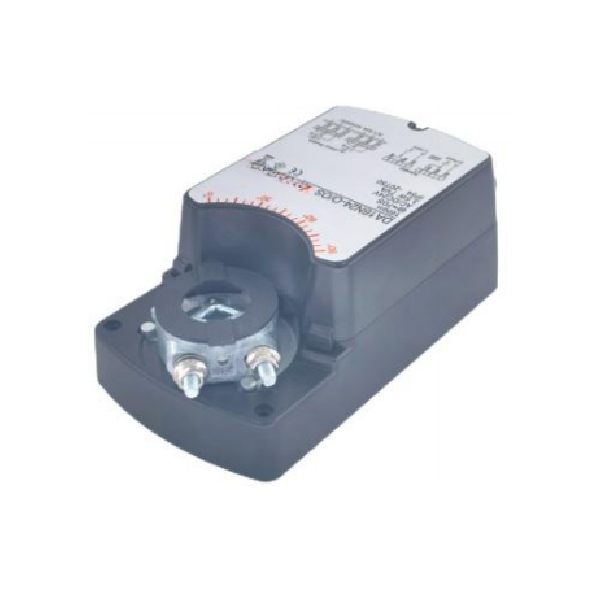

快速型风阀执行器 8/16Nm 开关型 DA8/16F24-O/OS
产品参数
用于楼宇自控系统（HVAC）风门控制
扭矩：8/16Nm
额定电压：DC24V AC24V 50/60Hz
控制方式： 2 点控制 3 点控制
-S 型包含两组辅助开关
| 型号 | DA8F24-O/OS | DA16F24-O/OS | |
|---|---|---|---|
| 电气参数 |
额定电压 | DC24V AC24V 50/60Hz | |
| 额定电压范围 | AC/DC24V±10% | ||
| 耗电功率 | 8W@运行，0.5W@待机 | ||
| 辅助开关 | 阻性负载 3A，230V 感性负载 1.5A，230V | ||
| 连接电线 | 电线>= 0.5 mm²，端子接线最大可接 2mm² | ||
| 功能参数 | 额定扭矩 | 8Nm | 16Nm |
| 适配风门面积 | 1.5m² | 3m² | |
| 旋转方向 | 手动拨动电路板上换向开关改变旋转方向 | ||
| 运行时间 | 15S（95°） | 18S（95°） | |
| 噪音水平 | <65dB | ||
| 位置指示 | 机械指示 | ||
| 工作条件 | 电气等级 | III（安全低压） | |
| 防护等级 | IP54 | ||
| 工作环境温度 | -20...+50℃ | ||
| 储藏环境温度 | -30...+80℃ | ||
| 最大环境湿度 | 95%RH，不结露 / EN 60730-1 | ||
| 维护 | 免维护 | ||

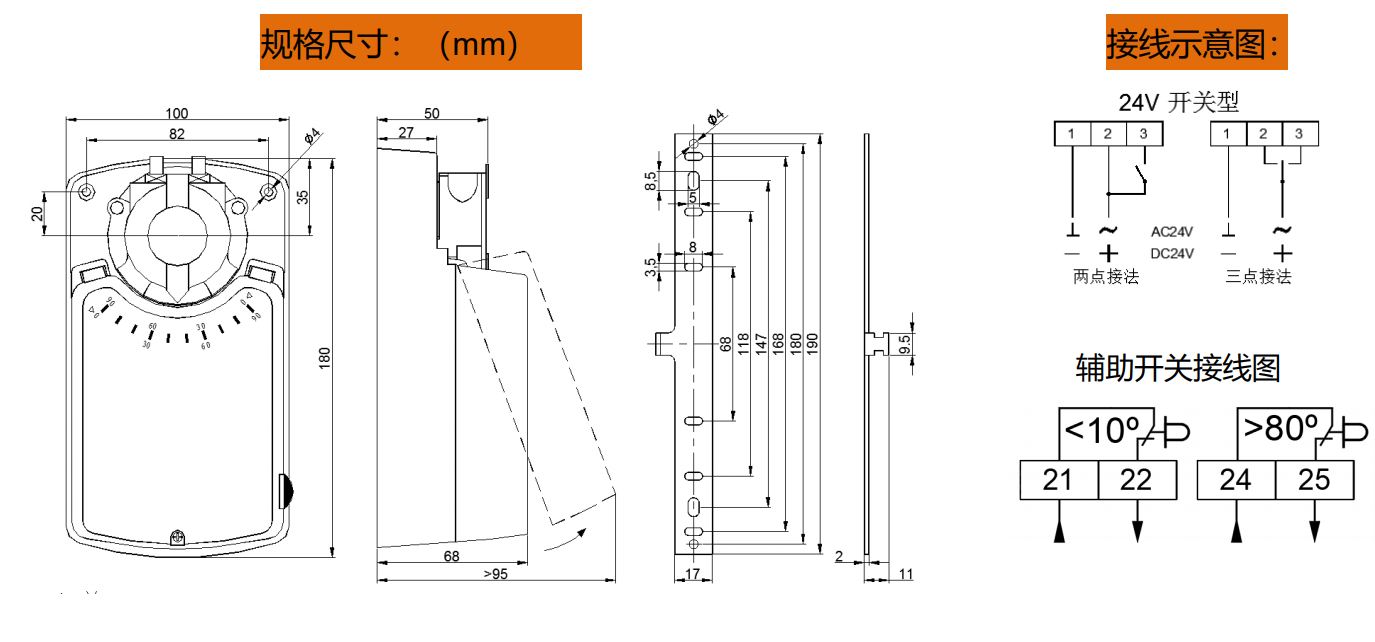

| 尺寸 | 尺寸 | 详见尺寸图 | |
| 风门轴长度 | >50mm | ||
| 风门轴规格 | 10...18mm 圆轴 10X10...14X14 方轴 | ||
| 重量 | 1.3 Kg | ||
